Visão geral

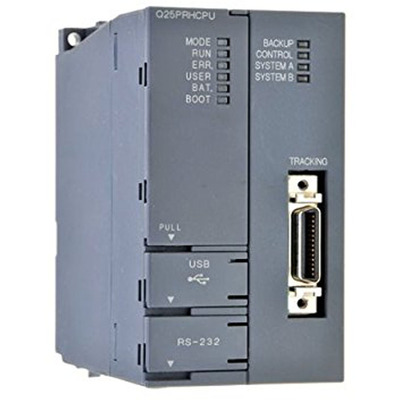

Esta é uma unidade de CPU para Controlador Lógico Programável (CLP) redundante da série MELSEC-Q QnU da Mitsubishi Electric. Projetada para aplicações industriais, ela oferece alta capacidade de processamento e memória para gerenciar sistemas complexos de controle de I/O.
Com capacidade de memória de 252K passos / 1008KBytes e suporte para até 4096 pontos de I/O, esta unidade de CPU é adequada para uma ampla gama de tarefas de automação. Inclui conectividade USB e uma porta D-Sub fêmea de 9 pinos para comunicação RS-232, garantindo flexibilidade na integração do sistema.
A unidade conta com revestimento protetor (conformal coating), o que a torna mais resistente a ambientes adversos. A alimentação é de 5Vdc e é fornecida por uma fonte de alimentação dedicada da série Q. O modo de montagem é em backplane/rack.
Principais recursos
- CPU redundante para CLP MELSEC-Q QnU
- Capacidade de 252K steps / 1008KBytes de memória de programa
- Suporte para 4096 pontos de I/O
- Conectividade USB e RS-232 (conector D-Sub fêmea de 9 pinos)
- Revestimento protetor (conformal coating)
- Tensão de alimentação 5Vdc
- Montagem em backplane/rack
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladores (CPUs) |
| Nome do sub-range | Série MELSEC-Q QnU |
| Funções | Unidade de CPU CLP redundante Sistema de controle de I/O Tipo de execução do programa – operação cíclica armazenada em programa |
| Tensão de alimentação (CC) | 5Vcc (da fonte de alimentação dedicada da série Q) |
| Linguagens de programação | Diagrama de Blocos (Ladder diagram – LD) / Linguagem de símbolos de relé Texto Estruturado (ST) Linguagem simbólica de lógica Diagrama de Blocos de Função (FBD) MELSAP3 (SFC) MELSAP-L Controle de Processo (FBD) |
| Capacidade de memória | 252K steps / 1008KBytes (Programa) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de dados) 8192 pontos (Relés internos) 8192 pontos (Relés de travamento) 8192 pontos (Relés de interconexão) 8192 pontos (Registrador de interconexão) 2048 pontos (Anunciador) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de interconexão) 2048 pontos (Registrador especial de interconexão) 131072 pontos (Registradores de arquivo) 8192 pontos (Relés de etapa) 16 pontos (Registrador de índice Z) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Saída de função FY) 5 pontos (Registro de função FD) 2048 pontos (Registrador especial) |
| Capacidade de conexão | 4096 x pontos de I/O |
| Tipo de conexão | Conector USB Conector fêmea D-Sub de 9 pinos (RS-232) |
| Protocolo de comunicação | RS-232 |
| Modo de montagem | Backplane / rack |
| Temperatura ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Resistência química | revestimento protetor |
| Tempo de processamento | 34ns / instrução (instrução LD) – 0.000034 ms 102ns / instrução (instrução MOV) – 0.000102 ms 10.3μs / instrução (valor PC MIX) – 0.0103 ms 780ns (Adição de ponto flutuante) – 0.00078 ms |
| Código de pedido / SKU do fabricante | Q25PRHCPU-C |
| Status do produto do fabricante | Comercializado |
| Equivalente a | Q25PRHCPUC |
| Tipo de armazenamento | Cartão SRAM Cartão Flash Cartão ATA |
| Tempo de atualização | (Varredura constante) 0.5ms-2s / 0.0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC-Q series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-Q series – Q170MCPU – Manual.pdf
Este produto é equivalente ao modelo Q25PRHCPUC.
