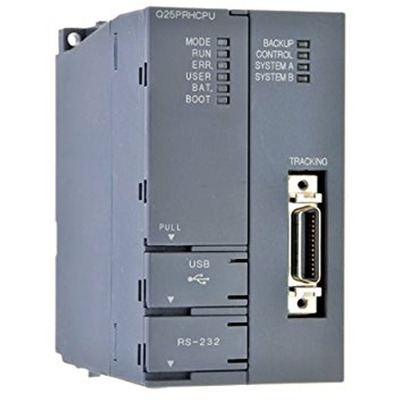

Controlador Lógico Programável Redundante MELSEC-Q Q25PRHCPU CPU PLC Redundante MELSEC-Q QnU Mitsubishi Electric Q25PRHCPU, 252K steps, 4096 I/Os, USB/RS-232. Adquira já.
Visão geral
Esta unidade de CPU para Controlador Lógico Programável (CLP) redundante pertence à série MELSEC-Q da Mitsubishi Electric. Ela oferece uma capacidade de memória de programa de 252K passos ou 1008 KBytes, com suporte para até 4096 pontos de entrada e saída (E/S).
O dispositivo conta com conectores USB e D-Sub fêmea de 9 pinos (RS-232) para comunicação, integrando a capacidade de comunicação RS-232. A tensão de alimentação é de 5Vcc, fornecida por uma fonte de alimentação dedicada da série Q. A montagem é realizada em backplane ou rack.
Principais recursos
- Unidade de CPU para CLP redundante
- Capacidade de memória de 252K passos / 1008 KBytes (Programa)
- Suporte para 4096 pontos de E/S
- Conector USB
- Conector fêmea D-Sub de 9 pinos (RS-232)
- Capacidade de comunicação RS-232
- Tensão de alimentação 5Vcc (de PSU dedicada da série Q)
- Montagem em backplane / rack
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação Industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladoras (CPUs) |
| Nome da subgama | Série MELSEC-Q QnU |
| Funções | Unidade de CPU de CLP (Controlador Lógico Programável) redundante Sistema de controle de E/S — Tipo de execução do programa — operação cíclica de programa armazenado |
| Tensão de alimentação (CC) | 5Vcc (de PSU dedicada da série Q) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolos de relé Texto Estruturado (ST) Linguagem simbólica lógica Diagrama de Blocos de Função (FBD) MELSAP3 (SFC) MELSAP-L Controle de processo (FBD) |
| Capacidade de memória | 252K passos / 1008 KBytes (Programa) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de dados) 8192 pontos (Relés internos) 8192 pontos (Relés de travamento) 8192 pontos (Relés de ligação) 8192 pontos (Registrador de ligação) 2048 pontos (Anunciador) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de ligação) 2048 pontos (Registrador especial de ligação) 131072 pontos (Registradores de arquivo) 8192 pontos (Relés de passo) 16 pontos (Registrador de índice Z) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Saída de função FY) 5 pontos (Registrador de função FD) 2048 pontos (Registrador especial) |
| Capacidade de conexão | 4096 x pontos de E/S |
| Tipo de conexão | Conector USB Conector fêmea D-Sub de 9 pinos (RS-232) |
| Protocolo de comunicação | RS-232 |
| Modo de montagem | Backplane / rack |
| Temperatura ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 34ns / instrução (instrução LD) – 0.000034 ms 102ns / instrução (instrução MOV) – 0.000102 ms 10.3μs / instrução (valor MIX PC) – 0.0103 ms 780ns (Adição de ponto flutuante) – 0.00078 ms |
| Código de pedido / SKU do fabricante | Q25PRHCPU |
| Status do produto do fabricante | Comercializado |
| Tipo de armazenamento | Cartão SRAM Cartão Flash Cartão ATA |
| Tempo de atualização | (Scan constante) 0.5ms-2s / 0.0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC-Q series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-Q series – Q170MCPU – Manual.pdf
A unidade Q25PRHCPU é um componente da linha MELSEC-Q da Mitsubishi Electric, projetada para aplicações de controle industrial que exigem alta confiabilidade e redundância. Verifique a compatibilidade com os módulos e fontes de alimentação da série MELSEC-Q.
