Principais recursos

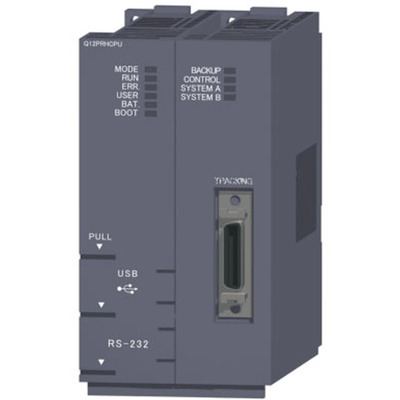

- Unidade de CPU para Controlador Lógico Programável (CLP) redundante
- Revestimento conformal para proteção
- Capacidade de memória de 124Ksteps / 496KBytes (Programa)
- Suporte a 4096 pontos de I/O
- Conectividade USB e RS-232
- Tensão de alimentação 5Vcc
- Montagem em backplane / rack
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladores (CPUs) |
| Nome da subgama | Série MELSEC-Q QnU |
| Funções | Unidade de CPU de CLP redundante para controle de I/O — Sistema de atualização — Tipo de execução de programa — operação cíclica de programa armazenado |
| Tensão de alimentação (CC) | 5Vcc (da fonte de alimentação dedicada da série Q) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de Símbolo de Relé, Texto Estruturado (ST), Linguagem Simbólica de Lógica, Diagrama de Bloco de Função (FBD), MELSAP3 (SFC), MELSAP-L, Controle de Processo (FBD) |
| Capacidade de memória | 124Ksteps / 496KBytes (Programa) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de Dados) 8192 pontos (Relés Internos) 8192 pontos (Relés de Travamento) 8192 pontos (Relés de Link) 8192 pontos (Registrador de Link) 2048 pontos (Anunciador) 2048 pontos (Relés de Borda) 2048 pontos (Relés Especiais de Link) 2048 pontos (Registrador Especial de Link) 131072 pontos (Registradores de Arquivo) 8192 pontos (Relés de Etapa) 16 pontos (Registrador de Índice Z) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de Interrupção) 2048 pontos (Relés Especiais) 16 pontos (Entrada de Função FX) 16 pontos (Saída de Função FY) 5 pontos (Registrador de Função FD) 2048 pontos (Registrador Especial) |
| Capacidade de conexão | 4096 x pontos de I/O |
| Tipo de conexão | Conector USB, Conector fêmea D-Sub de 9 pinos (RS-232) |
| Protocolo de comunicação | RS-232 |
| Modo de montagem | Backplane / rack |
| Temperatura ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Resistência química | revestimento conformal |
| Tempo de processamento | 34ns / instrução (instrução LD) – 0,000034 ms; 102ns / instrução (instrução MOV) – 0,000102 ms; 10,3μs / instrução (valor PC MIX) – 0,0103 ms; 780ns (Adição de ponto flutuante) – 0,00078 ms |
| Código de pedido / SKU do fabricante | Q12PRHCPU-C |
| Status do produto do fabricante | Comercializado |
| Equivalente a | Q12PRHCPUC |
| Tipo de armazenamento | Cartão SRAM, Cartão Flash, Cartão ATA |
| Tempo de atualização | (Scan constante) 0,5ms-2s / 0,0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC-Q series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-Q series – Q170MCPU – Manual.pdf
O produto Q12PRHCPU-C é equivalente ao modelo Q12PRHCPUC.
