Principais recursos
- CLP redundante para alta disponibilidade
- Capacidade de E/S de 4096 pontos
- Memória de programa de 124K passos / 496KBytes
- Conectividade USB e RS-232
- Montagem em trilho (backplane/rack)
- Tensão de alimentação 5Vcc
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série do produto / Nome da família | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladores (CPUs) |
| Nome da sub-linha | Série MELSEC-Q QnU |
| Funções | Unidade de CPU CLP redundante – Sistema de controle de E/S – Atualização do sistema – Tipo de execução do programa – Operação cíclica com programa armazenado |
| Tensão de alimentação (CC) | 5Vcc (da fonte de alimentação dedicada da série Q) |
| Linguagens de programação | Diagrama de escada (LD) / Linguagem de símbolo de relé – Texto Estruturado (ST) – Linguagem simbólica de lógica – Diagrama de Blocos de Função (FBD) – MELSAP3 (SFC) – MELSAP-L – Controle de Processo (FBD) |
| Capacidade de memória | 124K passos / 496KBytes (Programa) – 2048 pontos (Temporizadores) – 1024 pontos (Contadores) – 12288 pontos (Registradores de dados) – 8192 pontos (Relés internos) – 8192 pontos (Relés de trava) – 8192 pontos (Relés de link) – 8192 pontos (Registrador de link) – 2048 pontos (Anunciador) – 2048 pontos (Relés de borda) – 2048 pontos (Relés especiais de link) – 2048 pontos (Registrador especial de link) – 131072 pontos (Registradores de arquivo) – 8192 pontos (Relés de passo) – 16 pontos (Registrador de índice Z) – 4096 pontos (Ponteiro) – 256 pontos (Ponteiro de interrupção) – 2048 pontos (Relés especiais) – 16 pontos (Entrada de função FX) – 16 pontos (Entrada de função FY) – 5 pontos (Registrador de função FD) – 2048 pontos (Registrador especial) |
| Capacidade de conexão | 4096 x pontos de E/S |
| Tipo de conexão | Conector USB – Conector fêmea D-Sub de 9 pinos (RS-232) |
| Protocolo de comunicação | RS-232 |
| Modo de montagem | Trilho / rack |
| Temperatura ambiente para operação | 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 34ns / instrução (instrução LD) – 0.000034 ms – 102ns / instrução (instrução MOV) – 0.000102 ms – 10.3μs / instrução (valor PC MIX) – 0.0103 ms – 780ns (Adição de ponto flutuante) – 0.00078 ms |

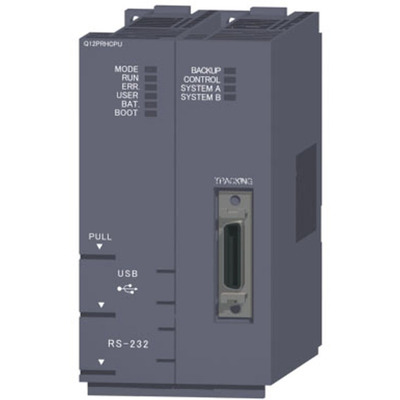

| Código de pedido / SKU do fabricante | Q12PRHCPU |
| Status do produto do fabricante | Comercializado |
| Tipo de armazenamento | Cartão SRAM – Cartão Flash – Cartão ATA |
| Tempo de atualização | (Scan constante) 0.5ms-2s / 0.0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC-Q series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-Q series – Q170MCPU – Manual.pdf
Este produto é compatível com a série MELSEC-Q QnU.
