Visão geral

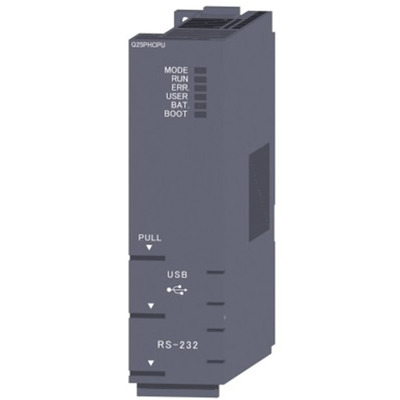

Unidade de CPU para Controlador Lógico Programável (CLP) da Mitsubishi Electric, pertencente à série MELSEC-Q QnU. Este equipamento possui capacidade de memória de 252K passos (1008KBytes para programas), suportando até 4096 pontos de entrada e saída (I/O).
A unidade de CPU Q25PHCPU oferece conectividade através de um conector USB e um conector fêmea D-Sub de 9 pinos para comunicação RS-232. É projetada para montagem em rack ou backplane, sendo alimentada por 5Vcc a partir de uma fonte de alimentação dedicada da série Q.
Principais recursos
- Unidade de CPU para Processamento Lógico Programável (CLP)
- Memória de programa de 252K passos / 1008KBytes
- Capacidade de conexão de 4096 pontos de I/O
- Conectividade USB e RS-232
- Montagem em rack ou backplane
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladores (CPUs) |
| Nome da sub-linha | Série MELSEC-Q QnU |
| Funções | Unidade de CPU para Controlador Lógico Programável (CLP) Sistema de controle de I/O — Tipo de execução de programa — operação cíclica armazenada em programa |
| Tensão de alimentação (CC) | 5Vcc (da PSU dedicada da série Q) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de Símbolos de Relé Structured Text (ST) Linguagem Simbólica de Lógica Diagrama de Blocos de Função (FBD) MELSAP3 (SFC) MELSAP-L Controle de Processo (FBD) |
| Capacidade de memória | 252K passos / 1008KBytes (Programa) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de dados) 8192 pontos (Relés internos) 8192 pontos (Relés de trava) 8192 pontos (Relés de link) 8192 pontos (Registrador de link) 2048 pontos (Anunciador) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de link) 2048 pontos (Registrador especial de link) 131072 pontos (Registradores de arquivo) 8192 pontos (Relés de passo) 16 pontos (Registrador de índice Z) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Entrada de função FY) 5 pontos (Registro de função FD) 2048 pontos (Registrador especial) |
| Capacidade de conexão | 4096 x pontos de I/O |
| Tipo de conexão | Conector USB Conector fêmea D-Sub de 9 pinos (RS-232) |
| Protocolo de comunicação | RS-232 |
| Modo de montagem | Backplane / rack |
| Temperatura ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 34ns / instrução (instrução LD) – 0,000034 ms 102ns / instrução (instrução MOV) – 0,000102 ms 10,3μs / instrução (valor PC MIX) – 0,0103 ms 780ns (Adição de ponto flutuante) – 0,00078 ms |
| Código de pedido / SKU do fabricante | Q25PHCPU |
| Status do produto do fabricante | Comercializado |
| Tipo de armazenamento | Cartão SRAM Cartão Flash Cartão ATA |
| Tempo de atualização | (Scan constante) 0,5ms-2s / 0,0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC-Q series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-Q series – Q170MCPU – Manual.pdf
Este produto é comercializado e pertence à linha MELSEC-Q QnU da Mitsubishi Electric.
Entre em contato para mais informações sobre o controlador Q25PHCPU e outras soluções de automação.
