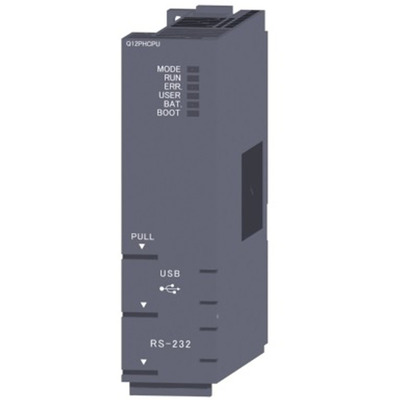

Unidade de CPU PLC MELSEC-Q Q12PHCPU Mitsubishi Electric Unidade de CPU PLC MELSEC-Q QnU Mitsubishi Electric Q12PHCPU, 124Ksteps, 4096 I/O, RS-232, USB. Alta performance para automação industrial.
Visão geral
Unidade de Processamento Lógico Programável (CLP) da Mitsubishi Electric, pertencente à série MELSEC-Q QnU. Projetada para controle de processos, esta unidade oferece uma capacidade de memória de 124K passos ou 496KBytes para programas.
A unidade suporta uma capacidade de conexão de até 4096 pontos de entrada e saída (I/O). Possui conectividade integrada com um conector USB e um conector fêmea D-Sub de 9 pinos para comunicação RS-232, garantindo versatilidade na integração de sistemas.
Alimentada por 5Vdc provenientes de uma fonte de alimentação dedicada da série Q, esta CPU é adequada para montagem em barramento (backplane) ou rack. Seu design robusto e funcionalidade avançada a tornam uma solução confiável para ambientes industriais.
Principais recursos
- Capacidade de memória de 124K passos / 496KBytes (Programa)
- Suporte para até 4096 pontos de I/O
- Conector USB integrado
- Conector D-Sub fêmea de 9 pinos (RS-232)
- Capacidade de comunicação RS-232
- Montagem em barramento / rack
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação Industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladoras (CPUs) |
| Nome da subgama | Série MELSEC-Q QnU |
| Funções | Unidade de CPU CLP para controle de processo, sistema de controle I/O, execução de programa em operação cíclica armazenada |
| Tensão de alimentação (CC) | 5Vcc (da PSU dedicada da série Q) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolo de relé, Texto Estruturado (ST), Linguagem simbólica de lógica, Diagrama de Blocos de Função (FBD), MELSAP3 (SFC), MELSAP-L, Controle de processo (FBD) |
| Capacidade de memória | 124K passos / 496KBytes (Programa) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de dados) 8192 pontos (Relés internos) 8192 pontos (Relés de trava) 8192 pontos (Relés de link) 8192 pontos (Registrador de link) 2048 pontos (Anunciador) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de link) 2048 pontos (Registrador especial de link) 131072 pontos (Registradores de arquivo) 8192 pontos (Relés de passo) 16 pontos (Registrador de índice Z) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Entrada de função FY) 5 pontos (Registrador de função FD) 2048 pontos (Registrador especial) |
| Capacidade de conexão | 4096 x pontos de I/O |
| Tipo de conexão | Conector USB, Conector fêmea D-Sub de 9 pinos (RS-232) |
| Protocolo de comunicação | RS-232 |
| Modo de montagem | Barramento / rack |
| Temperatura ambiente para operação | +0 °C…+55 °C |
| Temperatura ambiente para armazenamento | -25 °C…+75 °C |
| Tempo de processamento | 34ns / instrução (instrução LD) – 0.000034 ms, 102ns / instrução (instrução MOV) – 0.000102 ms, 10.3μs / instrução (valor PC MIX) – 0.0103 ms, 780ns (adição de ponto flutuante) – 0.00078 ms |
| Código de pedido / SKU do fabricante | Q12PHCPU |
| Status do produto do fabricante | Comercializado |
| Tipo de armazenamento | Cartão SRAM, Cartão Flash, Cartão ATA |
| Tempo de atualização (refreshing time) | (Scan constante) 0.5ms-2s / 0.0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC-Q series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-Q series – Q170MCPU – Manual.pdf
Para mais informações técnicas e detalhes de aplicação, consulte a documentação disponível.
