Visão geral
O Controlador Lógico Programável (CLP) MELSEC-Q série QnU da Mitsubishi Electric, modelo Q10UDEHCPU-C, é uma unidade de CPU universal projetada para controle de sistemas de entrada e saída (I/O) com capacidade para até 4096 pontos de I/O. Este CLP dispõe de memória para programas de 100.000 passos ou 400KBytes, garantindo robustez para aplicações complexas.

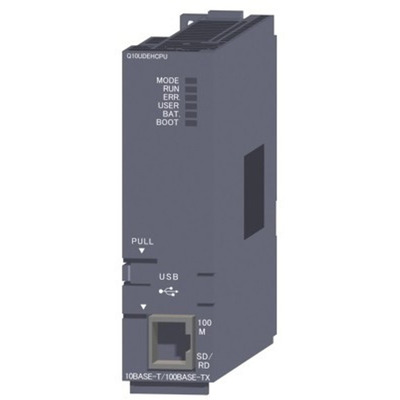

Equipado com revestimento conformal para maior resistência ambiental, o Q10UDEHCPU-C oferece conectividade através de porta USB e porta RJ45 com capacidade Ethernet de 10/100Mbit. Sua alimentação de 5Vcc é fornecida por uma fonte de alimentação dedicada da série Q, sendo ideal para montagem em backplane ou rack.
Principais recursos
- CLP Universal MELSEC-Q série QnU
- Capacidade de memória: 100K passos / 400KBytes (Programa)
- Conexão de I/O: 4096 pontos
- Conectividade: USB e porta RJ45 (Ethernet 10/100Mbit)
- Revestimento conformal para proteção
- Montagem em backplane/rack
- Ciclo de operação programada armazenada
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / Família de produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > MELSEC-Q (QnU) series > Controladores (CPUs) |
| Tensão de alimentação (CC) | 5Vcc (da fonte de alimentação dedicada da série Q) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolo de relé, Texto Estruturado (ST), Linguagem simbólica Lógica, Diagrama de Blocos de Função (FBD), MELSAP3 (SFC), MELSAP-L |
| Capacidade de memória | 100K passos / 400KBytes (Programa) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de dados) 8192 pontos (Relés internos) 8192 pontos (Relés de travamento) 8192 pontos (Relés de link) 8192 pontos (Registrador de link) 2048 pontos (Anunciador) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de link) 2048 pontos (Registrador especial de link) 524288 pontos (Registradores de arquivo) 8192 pontos (Relés de passo) 20 pontos (Registrador de índice / registrador de dispositivo padrão) 10 pontos (indexação ZR de 32 bits) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Entrada de função FY) 5 pontos (Registrador de função FD) |
| Capacidade de conexão | 4096 x pontos de I/O |
| Tipo de conexão | Conector USB, Porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | Ethernet |
| Modo de montagem | Backplane / rack |
| Temperatura ambiente para operação | 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -25°C…+75 °C |
| Resistência química | revestimento conformal |
| Tempo de processamento | 9.5ns / instrução (instrução LD) – 0.0000095 ms, 19ns / instrução (instrução MOV) – 0.000019 ms, 60μs / instrução (valor PC MIX) – 0.060 ms, 57ns (adição de ponto flutuante) – 0.000057 ms |
| Código de pedido / SKU do fabricante | Q10UDEHCPU-C |
| Status do produto do fabricante | Comercializado |
| Equivalente a | Q10UDEHCPUC |
| Tipo de armazenamento | Cartão SRAM, Cartão Flash, Cartão ATA |
| Tempo de atualização | (Scan constante) 0.5ms-2s / 0.0005-2 s |
