Principais recursos
- Capacidade de memória: 1000Ksteps / 4000KBytes (Programa)
- Capacidade de conexão I/O: 4096 pontos
- Comunicação: Ethernet (10/100Mbit), USB
- Tensão de alimentação: 5Vcc (requer fonte dedicada série Q)
- Revestimento protetor (conformal coating)
- Montagem em backplane/rack
- Linguagens de programação: Diagrama Ladder (LD), Texto Estruturado (ST), Linguagem Simbólica de Relé, Diagrama de Blocos de Função (FBD), MELSAP3 (SFC), MELSAP-L
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladoras (CPUs) |
| Nome do sub-range | Série MELSEC-Q QnU |
| Funções | Unidade de CPU de CLP universal Controle de sistema I/O – Sistema de atualização Tipo de execução de programa – operação cíclica programada |
| Tensão de alimentação (CC) | 5Vcc (da fonte de alimentação dedicada da série Q) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem simbólica de relé Texto Estruturado (ST) Linguagem simbólica Lógica Diagrama de Blocos de Função (FBD) MELSAP3 (SFC) MELSAP-L |
| Capacidade de memória | 1000Ksteps / 4000KBytes (Programa) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de dados) 8192 pontos (Relés internos) 8192 pontos (Relés de travamento) 8192 pontos (Relés de link) 8192 pontos (Registrador de link) 2048 pontos (Anunciador) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de link) 2048 pontos (Registrador especial de link) 917504 pontos (Registradores de arquivo) 8192 pontos (Relés de passo) 20 pontos (Registrador de índice / registrador de dispositivo padrão) 10 pontos (indexação ZR de 32 bits) 8192 pontos (Ponteiro) 256 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Saída de função FY) 5 pontos (Registrador de função FD) |
| Capacidade de conexão | 4096 x pontos de I/O |
| Tipo de conexão | Conector USB Porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | Ethernet |
| Modo de montagem | Backplane / rack |
| Temperatura ambiente para operação | 0 °C…+55 °C |
| Temperatura ambiente para armazenamento | -25 °C…+75 °C |
| Resistência química | revestimento protetor |
| Tempo de processamento | 9.5ns / instrução (instrução LD) – 0.0000095 ms 19ns / instrução (instrução MOV) – 0.000019 ms 60μs / instrução (valor PC MIX) – 0.060 ms 57ns (Adição de ponto flutuante) – 0.000057 ms |

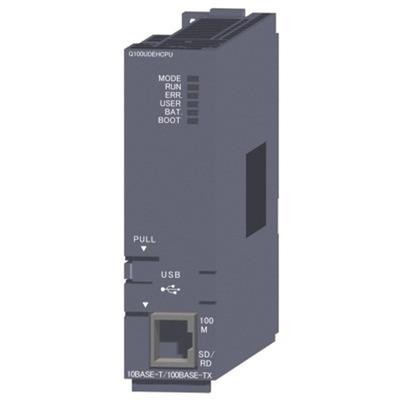

| Código de pedido / SKU do fabricante | Q100UDEHCPU-C |
| Status do produto do fabricante | Comercializado |
| Equivalente a | Q100UDEHCPUC |
| Tipo de armazenamento | Cartão SRAM Cartão Flash Cartão ATA |
| Tempo de atualização | (Scan constante) 0.5ms-2s / 0.0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC-Q series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-Q series – Q170MCPU – Manual.pdf
A unidade Q100UDEHCPU-C é equivalente ao modelo Q100UDEHCPUC.
