Principais recursos
- CPU programável universal (PLC)
- Memória de 60K passos / 240KBytes
- Suporte a 4096 pontos de I/O
- Conectividade USB
- Porta Ethernet RJ45 (10/100Mbit)
- Montagem em backplane / rack
- Programação em diagrama Ladder (LD), Structured Text (ST), Logic symbolic language, Function Block Diagram (FBD), MELSAP3 (SFC) e MELSAP-L
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série do produto / nome da família | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladores (CPUs) |
| Nome do sub-range | Série MELSEC-Q QnU |
| Funções | Unidade de CPU PLC programável universal Sistema de controle de I/O Tipo de execução de programa — operação cíclica armazenada em programa |
| Tensão de alimentação (CC) | 5Vcc (da fonte de alimentação dedicada da série Q) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolo de relé Structured Text (ST) Linguagem simbólica de lógica Diagrama de Blocos de Função (FBD) MELSAP3 (SFC) MELSAP-L |
| Capacidade de memória | 60Ksteps / 240KBytes (Programa) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de dados) 8192 pontos (Relés internos) 8192 pontos (Relés de travamento) 8192 pontos (Relés de ligação) 8192 pontos (Registrador de ligação) 2048 pontos (Anunciador) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de ligação) 2048 pontos (Registrador especial de ligação) 393216 pontos (Registradores de arquivo) 8192 pontos (Relés de passo) 20 pontos (Registrador de índice / registrador de dispositivo padrão) 10 pontos (indexação ZR de 32 bits) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Entrada de função FY) 5 pontos (Registrador de função FD) |
| Capacidade de conexão | 4096 x pontos de I/O |
| Tipo de conexão | Conector USB Porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | Ethernet |
| Modo de montagem | Backplane / rack |
| Temperatura ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 9.5ns / instrução (instrução LD) – 0.0000095 ms 19ns / instrução (instrução MOV) – 0.000019 ms 60μs / instrução (valor PC MIX) – 0.060 ms 57ns (Adição de ponto flutuante) – 0.000057 ms |

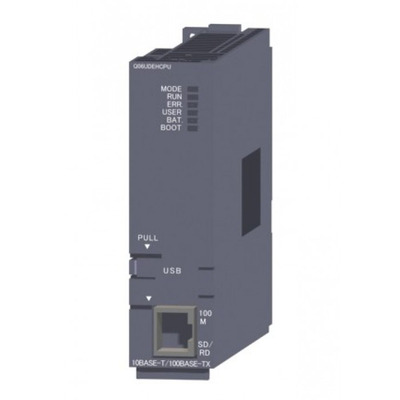

| Código de pedido / SKU do fabricante | Q06UDEHCPU |
| Status do produto do fabricante | Comercializado |
| Tipo de armazenamento | Cartão SRAM Cartão Flash Cartão ATA |
| Tempo de atualização | (Scan constante) 0.5ms-2s / 0.0005-2 s |
