Visão geral

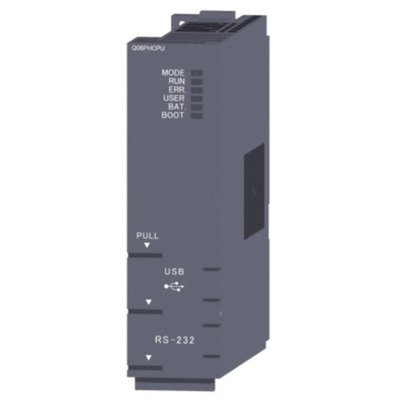

A unidade de CPU para Controlador Lógico Programável (CLP) Mitsubishi Electric, da série MELSEC-Q QnU, é projetada para automação de processos industriais. Com uma capacidade de memória de 60.000 passos ou 240 KBytes para programas, ela gerencia eficientemente o controle de até 4096 pontos de Entrada e Saída (I/O).
Este CLP dispõe de conectividade versátil, incluindo um conector USB para fácil acesso e um conector fêmea D-Sub de 9 pinos para comunicação RS-232. Sua arquitetura suporta operação cíclica de programa armazenado, garantindo um desempenho robusto em ambientes industriais.
A fonte de alimentação de 5Vdc é fornecida por uma fonte de alimentação dedicada da série Q, e a montagem é realizada em trilho ou rack (backplane). A unidade é ideal para sistemas de controle complexos que exigem alta capacidade e confiabilidade.
Principais recursos
- Unidade de CPU para Controlador Lógico Programável (CLP)
- Capacidade de memória de 60K passos / 240KBytes (Programa)
- Capacidade de conexão de 4096 pontos de I/O
- Conector USB e conector fêmea D-Sub de 9 pinos (RS-232)
- Capacidade de comunicação RS-232
- Tensão de alimentação de 5Vdc (de fonte dedicada da série Q)
- Montagem em trilho / rack
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série de produto / Nome da família | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladores (CPUs) |
| Nome da sub-linha | Série MELSEC-Q QnU |
| Funções | Unidade de CPU para Controlador Lógico Programável (CLP) Sistema de controle de I/O — Tipo de execução de programa de atualização — operação cíclica de programa armazenado |
| Tensão de alimentação (CC) | 5Vcc (de fonte dedicada da série Q) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de Símbolos de Relé Texto Estruturado (ST) Linguagem Simbólica de Lógica Diagrama de Blocos de Função (FBD) MELSAP3 (SFC) MELSAP-L Controle de Processo (FBD) |
| Capacidade de memória | 60K passos / 240KBytes (Programa) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de Dados) 8192 pontos (Relés Internos) 8192 pontos (Relés de Trava) 8192 pontos (Relés de Link) 8192 pontos (Registrador de Link) 2048 pontos (Anunciador) 2048 pontos (Relés de Borda) 2048 pontos (Relés Especiais de Link) 2048 pontos (Registrador Especial de Link) 65536 pontos (Registradores de Arquivo) 8192 pontos (Relés de Passo) 16 pontos (Registrador de Índice Z) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de Interrupção) 2048 pontos (Relés Especiais) 16 pontos (Entrada de Função FX) 16 pontos (Entrada de Função FY) 5 pontos (Registrador de Função FD) 2048 pontos (Registrador Especial) |
| Capacidade de conexão | 4096 x pontos de I/O |
| Tipo de conexão | Conector USB Conector fêmea D-Sub de 9 pinos (RS-232) |
| Protocolo de comunicação | RS-232 |
| Modo de montagem | Rack / trilho |
| Temperatura ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 34ns / instrução (instrução LD)- 0.000034 ms 102ns / instrução (instrução MOV) – 0.000102 ms 10.3μs / instrução (valor PC MIX) – 0.0103 ms 780ns (Adição de ponto flutuante) – 0.00078 ms |
| Código de pedido / SKU do fabricante | Q06PHCPU |
| Status do produto do fabricante | Comercializado |
| Tipo de armazenamento | Cartão SRAM Cartão Flash Cartão ATA |
| Tempo de atualização | (Scan constante) 0.5ms-2s / 0.0005-2 s |
Documentos
- Catálogo da série MELSEC-Q da Mitsubishi Electric.pdf
- Catálogo de Produto FA da Mitsubishi Electric.pdf
- Manual Q170MCPU da série MELSEC-Q da Mitsubishi Electric.pdf
