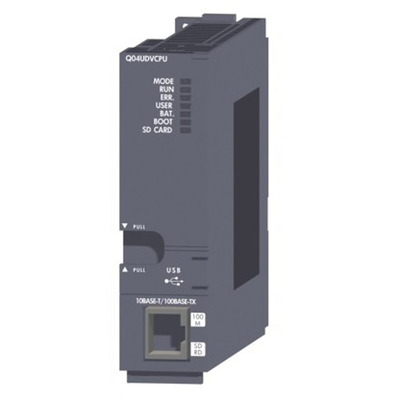

CPU MELSEC-Q Q04UDVCPU: Potência e Conectividade Controlador Lógico Programável (CLP) Q04UDVCPU da Mitsubishi Electric, série MELSEC-Q, com 40K passos de memória e comunicação Ethernet/USB. Ideal para automação industrial. ## Visão geral A unidade de CPU para Controlador Lógico Programável (CLP) universal da série MELSEC-Q QnU da Mitsubishi Electric é uma solução robusta para controle de sistemas de I/O. Com capacidade de memória de 40K passos (equivalente a 160K Bytes para o programa), esta unidade permite a gestão de até 4096 pontos de I/O. Este modelo oferece flexibilidade de conexão através de um conector USB e uma porta RJ45 com capacidade Ethernet de 10/100Mbit, facilitando a comunicação e integração em redes industriais. A alimentação de 5Vdc é fornecida por uma fonte de alimentação dedicada da série Q. A montagem é realizada em backplane ou rack, característica dos sistemas da série Q. ## Principais recursos * Unidade de CPU para CLP Universal * Capacidade de memória de 40K passos / 160KBytes (Programa) * Capacidade de conexão de 4096 pontos de I/O * Conector USB * Porta RJ45 (Ethernet 10/100Mbit) * Capacidade de comunicação Ethernet * Tensão de alimentação 5Vdc (de fonte dedicada da série Q) * Montagem em backplane / rack ## Especificações | Parâmetro | Valor
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | CPU unit |
| Product series / family name | Industrial automation > PLCs (Programmable Logic Controllers) > MELSEC-Q (QnU) series > Controllers (CPUs) |
| Sub-range name | MELSEC-Q QnU series |
| Functions | Universal Programmable Logic Controller (PLC) CPU unit I/O control system — Refresh system Program execution type — stored-program cyclic operation |
| Supply voltage (DC) | 5Vdc (from dedicated Q-series P.S.U.) |
| Programming languages | Ladder diagram (LD) / Relay symbol language Structured Text (ST) Logic symbolic language Function Block Diagram (FBD) MELSAP3 (SFC) MELSAP-L |
| Memory capacity | 40Ksteps / 160KBytes (Program) 2048 points (Timers) 1024 points (Counters) 22528 points (Data registers) 15360 points (Internal relays) 8192 points (Latch relays) 8192 points (Link relays) 8192 points (Link register) 2048 points (Annunciator) 2048 points (Edge relays) 2048 points (Link special relays) 2048 points (Link special register) 131072 points (File registers) 8192 points (Step relays) 20 points (Index register / standard device register) 10 points (32-bit ZR indexing) 4096 points (Pointer) 256 points (Interrupt pointer) 2048 points (Special relays) 16 points (Function input FX) 16 points (Function input FY) 5 points (Function register FD) |
| Connection capacity | 4096 x I/O points |
| Connection type | USB connector RJ45 port (10/100Mbit Ethernet) |
| Communication protocol | Ethernet |
| Mounting mode | Backplane / rack |
| Ambient air temperature for operation | +32°F…+131°F / 0°C…+55 °C |
| Ambient air temperature for storage | -13°F…+167°F / -25°C…+75 °C |
| Processing time | 1.9ns / instruction (LD instruction) – 0.0000019 ms 3.9ns / instruction (MOV instruction) – 0.0000039 ms 227μs / instruction (PC MIX value) – 0.227 ms 14ns (Floating point addition) – 0.000014 ms |
| Order code / Manufacturer SKU | Q04UDVCPU |
| Manufacturer product status | Commercialized |
| Storage type | SD / SDHC memory card Extended SRAM cassette |
| Refreshing time | (Constant scan) 0.5ms-2s / 0.0005-2 s |
