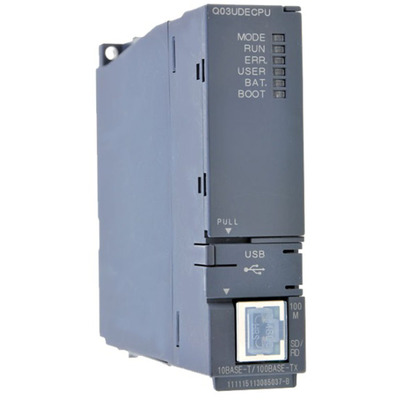

Controlador Lógico Programável Mitsubishi Q03UDECPU CPU PLC MELSEC-Q QnU Mitsubishi Electric Q03UDECPU, 30Ksteps, Ethernet, 4096 I/O, USB e RJ45.
Visão geral
Unidade de CPU universal para Controlador Lógico Programável (CLP) da Mitsubishi Electric, série MELSEC-Q QnU. Possui capacidade de memória de 30Ksteps / 120KBytes para o programa e uma capacidade de conexão de 4096 pontos de Entrada/Saída (I/O).
Conta com conector USB e porta RJ45 (Ethernet 10/100Mbit), permitindo comunicação via protocolo Ethernet. A tensão de alimentação é de 5Vcc, fornecida por uma fonte de alimentação dedicada da série Q. A montagem é realizada em barramento (backplane) ou rack.
Principais recursos
- Capacidade de memória de 30Ksteps / 120KBytes
- Conexão de até 4096 pontos de I/O
- Portas USB e RJ45 (Ethernet 10/100Mbit)
- Comunicação Ethernet
- Montagem em barramento/rack
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação Industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladores (CPUs) |
| Nome da subgama | Série MELSEC-Q QnU |
| Funções | Unidade de CPU universal CLP Sistema de controle de I/O Tipo de execução do programa — operação cíclica de programa armazenado |
| Tensão de alimentação (CC) | 5Vcc (da fonte de alimentação dedicada da série Q) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolos de relé Texto Estruturado (ST) Linguagem simbólica de lógica Diagrama de Blocos de Função (FBD) MELSAP3 (SFC) MELSAP-L |
| Capacidade de memória | 30Ksteps / 120KBytes (Programa) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de dados) 8192 pontos (Relés internos) 8192 pontos (Relés de travamento) 8192 pontos (Relés de link) 8192 pontos (Registrador de link) 2048 pontos (Anunciador) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de link) 2048 pontos (Registrador especial de link) 98304 pontos (Registradores de arquivo) 8192 pontos (Relés de passo) 20 pontos (Registrador de índice / registrador de dispositivo padrão) 10 pontos (Indexação ZR de 32 bits) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Saída de função FY) 5 pontos (Registrador de função FD) |
| Capacidade de conexão | 4096 x pontos de I/O |
| Tipo de conexão | Conector USB Porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | Ethernet |
| Modo de montagem | Barramento / rack |
| Temperatura ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 20ns / instrução (instrução LD) – 0.00002 ms 40ns / instrução (instrução MOV) – 0.000040 ms 28μs / instrução (valor MIX de PC) – 0.028 ms 120ns (Adição de ponto flutuante) – 0.00012 ms |
| Código de pedido / SKU do fabricante | Q03UDECPU |
| Status do produto do fabricante | Comercializado |
| Tipo de armazenamento | Cartão SRAM Cartão Flash Cartão ATA |
| Tempo de atualização | (Scan constante) 0.5ms-2s / 0.0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC-Q series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-Q series – Q170MCPU – Manual.pdf
Este produto é um componente da linha MELSEC-Q da Mitsubishi Electric.
Para mais informações, entre em contato conosco.
