Visão geral

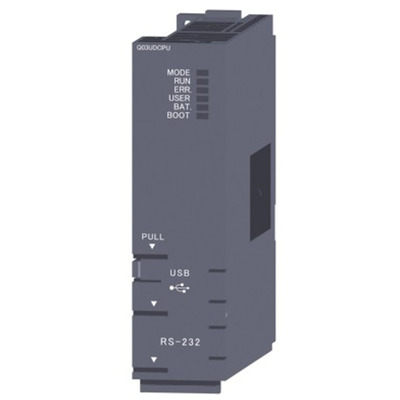

A unidade de CPU universal Q03UDCPU da linha MELSEC-Q QnU da Mitsubishi Electric é um componente fundamental para sistemas de controle lógico programável (CLP). Com capacidade de memória de 30.000 passos / 120 KBytes para o programa, oferece flexibilidade para aplicações de automação industrial.
Esta CPU suporta uma capacidade de conexão de 4096 pontos de entrada e saída (I/O), garantindo ampla conectividade com dispositivos de campo. Para comunicação, dispõe de um conector USB e um conector fêmea D-Sub de 9 pinos para comunicação RS-232, proporcionando versatilidade na integração de sistemas.
Principais recursos
- Unidade de CPU para Controlador Lógico Programável (CLP) Universal
- Memória de programa de 30Ksteps / 120KBytes
- Capacidade de conexão de 4096 pontos de I/O
- Conector USB integrado
- Conector D-Sub fêmea de 9 pinos para comunicação RS-232
- Tensão de alimentação 5Vcc (de fonte de alimentação dedicada da série Q)
- Montagem em backplane / rack
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladores (CPUs) |
| Nome do sub-range | Série MELSEC-Q QnU |
| Funções | Unidade de CPU de Controlador Lógico Programável (CLP) Universal Sistema de controle de I/O — Refresco do sistema Tipo de execução de programa — operação cíclica de programa armazenado |
| Tensão de alimentação (CC) | 5Vcc (de fonte de alimentação dedicada da série Q) |
| Linguagens de programação | Diagrama em escada (LD) / Linguagem de símbolos de relé Texto Estruturado (ST) Linguagem simbólica de lógica Diagrama de Blocos de Função (FBD) MELSAP3 (SFC) MELSAP-L |
| Capacidade de memória | 30Ksteps / 120KBytes (Programa) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de dados) 8192 pontos (Relés internos) 8192 pontos (Relés de travamento) 8192 pontos (Relés de link) 8192 pontos (Registrador de link) 2048 pontos (Anunciador) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de link) 2048 pontos (Registrador especial de link) 98304 pontos (Registradores de arquivo) 8192 pontos (Relés de passo) 20 pontos (Registrador de índice / registrador de dispositivo padrão) 10 pontos (indexação ZR de 32 bits) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Entrada de função FY) 5 pontos (Registrador de função FD) |
| Capacidade de conexão | 4096 x pontos de I/O |
| Tipo de conexão | Conector USB Conector D-Sub fêmea de 9 pinos (RS-232) |
| Protocolo de comunicação | RS-232 |
| Modo de montagem | Backplane / rack |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 20ns / instrução (instrução LD) – 0.00002 ms 40ns / instrução (instrução MOV) – 0.000040 ms 28μs / instrução (valor PC MIX) – 0.028 ms 120ns (Adição de ponto flutuante) – 0.00012 ms |
| Código de pedido / SKU do fabricante | Q03UDCPU |
| Status do produto do fabricante | Comercializado |
| Tipo de armazenamento | Cartão SRAM Cartão Flash Cartão ATA |
| Tempo de refresco | (Varredura constante) 0.5ms-2s / 0.0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC-Q series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-Q series – Q170MCPU – Manual.pdf
Para mais informações sobre este produto e outros da linha MELSEC-Q, consulte a documentação e catálogos fornecidos. Entre em contato conosco para saber mais sobre este e outros produtos de automação. https://mokka-sensors.com.br/#contato
