Visão geral

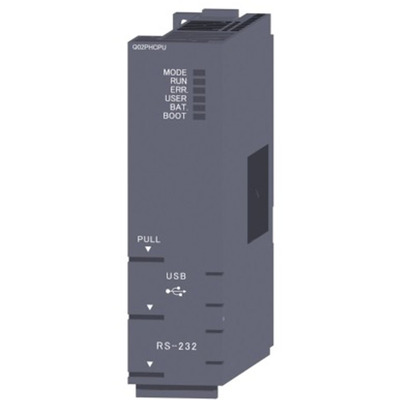

Unidade de CPU para Processador de Lógica Programável (CLP) da série MELSEC-Q QnU da Mitsubishi Electric. Possui capacidade de memória de 28K passos / 112KBytes para o programa e capacidade de conexão de 4096 pontos de E/S. Integrada com conectores USB e D-Sub fêmea de 9 pinos (RS-232), oferece funcionalidade de comunicação RS-232.
A unidade opera com uma tensão de alimentação de 5Vcc, fornecida por uma fonte de alimentação dedicada da série Q. O montagem é realizada em painel posterior (backplane) ou rack, garantindo uma integração robusta em sistemas de automação industrial.
Principais recursos
- Unidade de CPU para CLP (Processador de Lógica Programável)
- Capacidade de memória de 28K passos / 112KBytes
- Capacidade de conexão de até 4096 pontos de E/S
- Conectores USB e RS-232 integrados
- Tensão de alimentação de 5Vcc
- Montagem em rack ou painel posterior
- Ciclo de operação com programa armazenado
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladores (CPUs) |
| Nome da sub-gama | Série MELSEC-Q QnU |
| Funções | Unidade de CPU de Processador de Lógica Programável (CLP) Sistema de controle de E/S — Tipo de execução de programa — operação cíclica com programa armazenado |
| Tensão de alimentação (CC) | 5Vcc (da fonte de alimentação dedicada da série Q) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolo de relé Texto Estruturado (ST) Linguagem simbólica de Lógica Diagrama de Blocos de Função (FBD) MELSAP3 (SFC) MELSAP-L Controle de processo (FBD) |
| Capacidade de memória | 28K passos / 112KBytes (Programa) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de Dados) 8192 pontos (Relés internos) 8192 pontos (Relés de travamento) 8192 pontos (Relés de link) 8192 pontos (Registrador de link) 2048 pontos (Anunciador) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de link) 2048 pontos (Registrador especial de link) 65536 pontos (Registradores de arquivo) 8192 pontos (Relés de passo) 16 pontos (Registrador de índice Z) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Saída de função FY) 5 pontos (Registrador de função FD) 2048 pontos (Registrador especial) |
| Capacidade de conexão | 4096 x pontos de E/S |
| Tipo de conexão | Conector USB Conector fêmea D-Sub de 9 pinos (RS-232) |
| Protocolo de comunicação | RS-232 |
| Modo de montagem | Painel posterior / rack |
| Temperatura ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 34ns / instrução (instrução LD)- 0.000034 ms 102ns / instrução (instrução MOV) – 0.000102 ms 10.3μs / instrução (valor PC MIX) – 0.0103 ms 780ns (Adição de ponto flutuante) – 0.00078 ms |
| Código de pedido / SKU do fabricante | Q02PHCPU |
| Status do produto do fabricante | Comercializado |
| Tipo de armazenamento | Cartão SRAM Cartão Flash Cartão ATA |
| Tempo de atualização | (Varredura constante) 0.5ms-2s / 0.0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC-Q series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-Q series – Q170MCPU – Manual.pdf
O Q02PHCPU é compatível com a série MELSEC-Q QnU.
