Visão geral

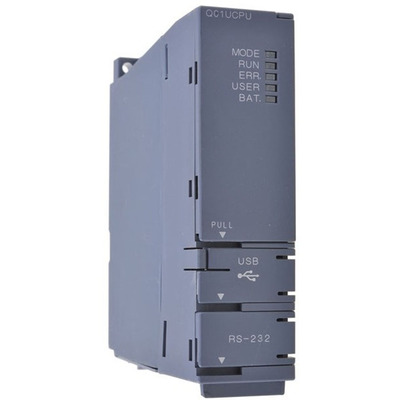

O Q01UCPU é uma unidade de CPU de Controlador Lógico Programável (CLP) Universal da linha MELSEC-QnU da Mitsubishi Electric. Projetado para controle de sistemas de entrada e saída (I/O), este CLP opera com um ciclo de execução de programa armazenado.
Com capacidade de memória para 15 mil passos ou 60 KBytes de programa, suporta até 1024 pontos de I/O. Inclui conectores USB e D-Sub fêmea de 9 pinos para comunicação RS-232, oferecendo flexibilidade na interconexão de sistemas.
A unidade é montada em barramento (backplane) ou rack e necessita de uma fonte de alimentação dedicada da série Q para operar com tensão de 5Vdc.
Principais recursos
- Unidade de CPU CLP Universal
- Capacidade de memória de 15K passos / 60KBytes (Programa)
- Capacidade de conexão de 1024 pontos de I/O
- Conector USB
- Conector fêmea D-Sub de 9 pinos (RS-232)
- Comunicação RS-232
- Tensão de alimentação 5Vdc (de fonte dedicada série Q)
- Montagem em barramento / rack
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi Electric |
| Função Principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladores (CPUs) |
| Nome da subgama | Série MELSEC-Q QnU |
| Funções | Unidade de CPU CLP Universal Sistema de controle de I/O — Sistema de atualização Tipo de execução de programa — operação cíclica de programa armazenado |
| Tensão de alimentação (CC) | 5Vcc (de fonte dedicada série Q) |
| Linguagens de programação | Diagrama de escada (LD) / Linguagem de símbolo de relé Texto Estruturado (ST) Linguagem simbólica de lógica Diagrama de Blocos de Função (FBD) MELSAP3 (SFC) MELSAP-L |
| Capacidade de memória | 15K passos / 60KBytes (Programa) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de dados) 8192 pontos (Relés internos) 8192 pontos (Relés de travamento) 8192 pontos (Relés de link) 8192 pontos (Registrador de link) 2048 pontos (Anunciador) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de link) 2048 pontos (Registrador especial de link) 65536 pontos (Registradores de arquivo) 8192 pontos (Relés de passo) 20 pontos (Registrador de índice / registrador de dispositivo padrão) 10 pontos (Indexação ZR de 32 bits) 512 pontos (Ponteiro) 128 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Saída de função FY) 5 pontos (Registrador de função FD) |
| Capacidade de conexão | 1024 x pontos de I/O |
| Tipo de conexão | Conector USB Conector fêmea D-Sub de 9 pinos (RS-232) |
| Protocolo de comunicação | RS-232 |
| Modo de montagem | Barramento / rack |
| Temperatura ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 60ns / instrução (instrução LD) – 0,00006 ms 120ns / instrução (instrução MOV) – 0,000120 ms 9,79μs / instrução (valor PC MIX) – 0,00979 ms 240ns (Adição de ponto flutuante) – 0,00024 ms |
| Código de pedido / SKU do Fabricante | Q01UCPU |
| Status do produto do fabricante | Comercializado |
| Tempo de atualização | (Varredura constante) 0,5ms-2s / 0,0005-2 s |
