Principais recursos
- Unidade de CPU programável básica
- Capacidade de memória de 14K passos / 94KBytes
- Conexão de até 1024 pontos de E/S
- Comunicação via RS-232
- Conector D-Sub fêmea de 9 pinos
- Montagem em trilho (backplane/rack)
- Suporte a linguagens de programação Ladder, Structured Text, FBD e outras
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família de produtos | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladoras (CPUs) |
| Nome do sub-range | Série MELSEC-Q QnU |
| Funções | Unidade de CPU CLP básica Sistema de controle de E/S — Tipo de execução do programa — operação cíclica de programa armazenado |
| Tensão de alimentação (CC) | 5Vcc (da fonte dedicada da série Q) |
| Linguagens de programação | Diagrama de blocos (LD) / Linguagem de símbolos de relé Texto estruturado (ST) Linguagem simbólica de lógica Diagrama de blocos de funções (FBD) MELSAP3 (SFC) MELSAP-L |
| Capacidade de memória | 14Ksteps / 94KBytes (Programa) 512 pontos (Temporizadores) 512 pontos (Contadores) 11136 pontos (Registradores de dados) 8192 pontos (Relés internos) 2048 pontos (Relés de trava) 2048 pontos (Relés de link) 2048 pontos (Registrador de link) 1024 pontos (Anunciador) 1024 pontos (Relés de borda) 1024 pontos (Relés especiais de link) 1024 pontos (Registrador especial de link) 65536 pontos (Registradores de arquivo) 2048 pontos (Relés de passo) 10 pontos (Registrador de índice Z) 300 pontos (Ponteiro) 128 pontos (Ponteiro de interrupção) 1024 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Entrada de função FY) 5 pontos (Registrador de função FD) 1024 pontos (Registrador especial) |
| Capacidade de conexão | 1024 x pontos de E/S |
| Tipo de conexão | Conector fêmea D-Sub de 9 pinos (RS-232) |
| Protocolo de comunicação | RS-232 |
| Modo de montagem | Trilho / rack |
| Temperatura ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 160ns / instrução (instrução LD) – 0.00016 ms 560ns / instrução (instrução MOV) – 0.000560 ms 2.0μs / instrução (valor PC MIX) – 0.002 ms 60.5μs (Adição de ponto flutuante) – 0.0605 ms |

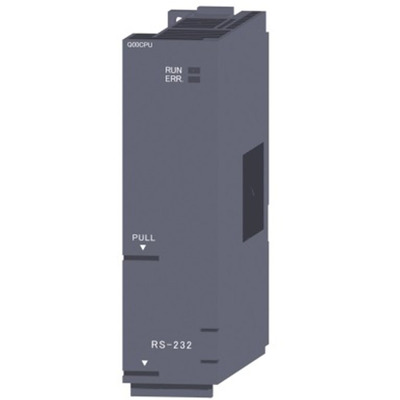

| Código de pedido / SKU do fabricante | Q00CPU |
| Status do produto do fabricante | Comercializado |
| Tempo de atualização (refresh) | (Scan constante) 1ms-2s / 0.001-2 s |
Documentos
- Mitsubishi Electric – MELSEC-Q series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-Q series – Q170MCPU – Manual.pdf
Este produto é comercializado pelo fabricante.
Para mais informações, entre em contato conosco.
