Principais recursos
- Kit com CPU, fonte de alimentação e unidade de display
- 28 pontos de I/O integrados (18 DI / 10 DO)
- Entradas digitais de alta velocidade e para contador rápido
- Saídas digitais para controle de posicionamento de eixo
- Memória de programa de 20Ksteps / 80KBytes
- Conexão para 1024 pontos de I/O
- Porta Ethernet (10/100Mbit) e conector USB
- Alimentação 24Vdc
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série do produto / Nome da família | Automação Industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC-L > Controladores (CPUs) |
| Nome do sub-range | Série MELSEC-L |
| Funções | Unidade de CPU de Controlador Lógico Programável (CLP) sistema de controle de I/O — Sistema de Refresh Tipo de execução de programa — operação cíclica de programa armazenado |
| Design | Kit / pacote de I/Os integrados |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolos de relé Structured Text (ST) Linguagem simbólica de lógica Diagrama de Blocos de Função (FBD) MELSAP3 (SFC) MELSAP-L |
| Capacidade de memória | 20Ksteps / 80KBytes (Programa) 128KBytes (RAM Padrão) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de Dados) 512KBytes (ROM Padrão) 8192 pontos (Registrador de Link) 2048 pontos (Anunciador) 2048 pontos (Relés de Borda) 2048 pontos (Relés Especiais de Link) 2048 pontos (Registrador Especial de Link) 32768 pontos (Registradores de Arquivo R) 8192 pontos (Relés de Passo) 20 pontos (Registrador de Índice Z) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de Interrupção) 2048 pontos (Relés Especiais) 16 pontos (Entrada de Função FX) 16 pontos (Entrada de Função FY) 5 pontos (Registrador de Função FD) 2048 pontos (Registrador Especial) |
| Capacidade de conexão | 1024 x pontos de I/O |
| Tipo de conexão | Conector USB Porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | Ethernet |
| Entradas digitais | 10 x entradas digitais (24Vcc; Fonte) 6 x entradas digitais (alta velocidade; 10μs; Fonte) 2 x entradas digitais (contador rápido; 200kHz; Fonte) |
| Saídas digitais | 8 x saídas digitais (24Vcc; Fonte) 2 x saídas digitais (canal de posicionamento de eixo; controle PTP; abs. / incr.) |
| Temperatura ambiente de operação | 0°C…+55 °C |
| Temperatura ambiente de armazenamento | -25°C…+75 °C |
| Tempo de processamento | 40ns / instrução (instrução LD) – 0,00004 ms 80ns / instrução (instrução MOV) – 0,000080 ms |

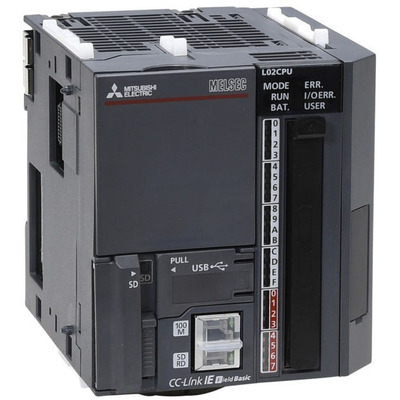

| Conteúdo | 1 x CPU (L02CPU-P) 1 x Fonte de Alimentação CA (L61P) 1 x unidade de display (L6DSPU) |
| Código de pedido / SKU do fabricante | L02CPU-P-SET |
| Status do produto do fabricante | Comercializado |
| Equivalente a | L02CPUPSET |
| Tipo de armazenamento | Cartão de memória (ROM) |
| Tempo de atualização | (Scan Constante) 0,5ms-2s / 0,0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC L series controllers – Brochure.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-L series – Catalog.pdf
Equivalente ao modelo L02CPUPSET.
Entre em contato para mais informações sobre este produto.
