Principais recursos
- Controlador Lógico Programável (CLP)
- Kit inicial/pacote com CPU, cabo USB e software
- 28 I/Os integrados (18 DI / 10 DO)
- Comunicação Ethernet (10/100Mbit)
- Comunicação CC-Link
- Tensão de alimentação 100-240Vac
- Capacidade de memória de programa: 260K passos / 1040KBytes
- Capacidade de conexão: 4096 pontos de I/O
- Conector USB e porta RJ45
- Entradas digitais de alta velocidade e para contador rápido
- Saídas digitais para controle de eixo (posicionamento ponto a ponto)
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série/Nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-L > Controladoras (CPUs) |
| Nome da subgama | Série MELSEC-L |
| Funções | Sistema de controle I/O de unidade de CPU CLP — Tipo de execução de programa — operação cíclica de programa armazenado |
| Design | Kit inicial/pacote de I/O integrados |
| Tensão de alimentação (AC) | 100-240Vac (120Vac / 208Vac / 220Vac / 230Vac) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolo de relé, Texto Estruturado (ST), Linguagem simbólica de Lógica, Diagrama de Blocos de Função (FBD), MELSAP3 (SFC), MELSAP-L |
| Capacidade de memória | 260K passos / 1040KBytes (Programa) 768KBytes (RAM Padrão) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de dados) 2048KBytes (ROM Padrão) 8192 pontos (Registrador de ligação) 2048 pontos (Relés de anúncio) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de ligação) 2048 pontos (Registrador especial de ligação) 32768 pontos (Registradores de arquivo R) 8192 pontos (Relés de passo) 20 pontos (Registrador de índice Z) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Saída de função FY) 5 pontos (Registrador de função FD) 2048 pontos (Registrador especial) |
| Capacidade de conexão | 4096 x pontos de I/O |
| Tipo de conexão | Conector USB, Porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | Ethernet, CC-Link |
| Entradas digitais | 10 x entradas digitais (24Vcc; Sink/Source) 6 x entradas digitais (alta velocidade; 10μs; Sink/Source) 2 x entradas digitais (contador rápido; 200kHz; Source) |
| Saídas digitais | 8 x saídas digitais (24Vcc; Source) 2 x saídas digitais (canal de posicionamento de eixo; controle PTP; abs. / incr.) |
| Temperatura ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 9.5ns / instrução (instrução LD) – 0.0000095 ms, 19ns / instrução (instrução MOV) – 0.000019 ms |
| Conteúdo | 1 x CPU (L26CPU-PBT), 1 x cabo USB, software GXW2 |
| Código de pedido / SKU do fabricante | L26CPU-PBT-AC-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | L26CPUPBTACK |
| Tipo de armazenamento | Cartão de memória (ROM) |
| Tempo de atualização (refresh) | (Scan constante) 0.5ms-2s / 0.0005-2 s |
—SEPARATOR—
Documentos
- Mitsubishi Electric – MELSEC L series controllers – Brochure.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-L series – Catalog.pdf

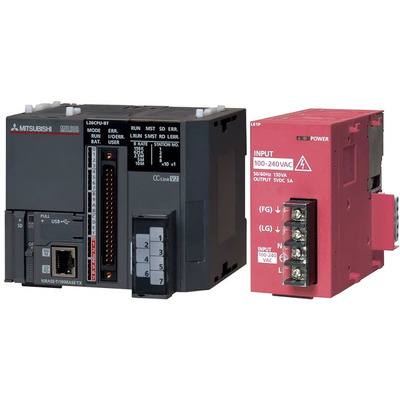

Este produto é um kit inicial e inclui 1 unidade de CPU L26CPU-PBT, 1 cabo USB e o software GXW2.
Para mais informações sobre este produto, entre em contato.
