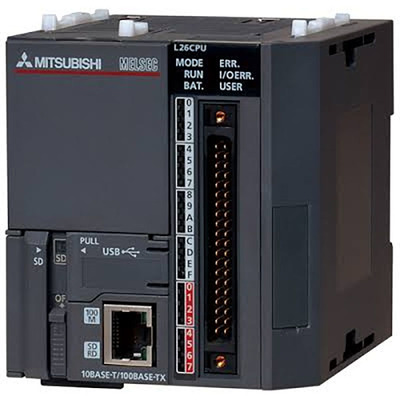

Controlador Lógico Programável L26CPU-DC-K Mitsubishi Electric Controlador Lógico Programável (CLP) Mitsubishi Electric L26CPU-DC-K, kit inicial com 28 I/Os, Ethernet e 24Vcc.
Visão geral
Unidade de CPU para Controlador Lógico Programável (CLP) com Entradas e Saídas (E/S) integradas, parte de um kit inicial/pacote. Inclui 1x CPU (L26CPU), 1x Fonte de Alimentação (PSU) CC, 1x cabo USB e software GXW2.
A unidade oferece 28 E/S integradas, com 18 Entradas Digitais (incluindo entradas de alta velocidade e para contador de alta velocidade em 2 eixos) e 10 Saídas Digitais (incluindo saídas para canal de posicionamento de eixo). Possui capacidade de memória de 260K passos / 1040KBytes para programa e capacidade de conexão de 4096 pontos de E/S.
A comunicação é realizada via porta USB e porta RJ45 (Ethernet 10/100Mbit), com suporte à comunicação Ethernet. A tensão de alimentação é de 24Vcc, sendo equivalente ao modelo L26CPUDCK.
Principais recursos
- Unidade de CPU CLP com E/S integradas
- Kit inicial / pacote
- 28 Entradas/Saídas Digitais (E/S)
- Capacidade de comunicação Ethernet
- Alimentação 24Vcc
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-L > Controladores (CPUs) |
| Nome da sub-linha | Série MELSEC-L |
| Funções | Sistema de controle de E/S de unidade de CPU CLP — Tipo de execução do sistema de atualização — operação cíclica do programa armazenado |
| Projeto | Kit inicial / pacote de E/S integradas |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama de escada (LD) / Linguagem de símbolo de relé, Texto estruturado (ST), Linguagem simbólica de lógica, Diagrama de blocos de função (FBD), MELSAP3 (SFC), MELSAP-L |
| Capacidade de memória | 260K passos / 1040KBytes (Programa) 768KBytes (RAM padrão) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de dados) 2048KBytes (ROM padrão) 8192 pontos (Registrador de ligação) 2048 pontos (Anunciador) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de ligação) 2048 pontos (Registrador especial de ligação) 32768 pontos (Registradores de arquivo R) 8192 pontos (Relés de passo) 20 pontos (Registrador de índice Z) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Saída de função FY) 5 pontos (Registrador de função FD) 2048 pontos (Registrador especial) |
| Capacidade de conexão | 4096 x pontos de E/S |
| Tipo de conexão | Conector USB, porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | Ethernet |
| Entradas digitais | 10 x entradas digitais (24Vcc; Sink) 6 x entradas digitais (alta velocidade; 10μs; Sink) 2 x entradas digitais (2 eixos; contador de alta velocidade; 200kHz; sink) |
| Saídas digitais | 8 x saídas digitais (24Vcc; Sink) 2 x saídas digitais (canal de posicionamento de eixo; controle PTP; abs. / incr.) |
| Temperatura do ar ambiente para operação | 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 9.5ns / instrução (instrução LD) – 0.0000095 ms, 19ns / instrução (instrução MOV) – 0.000019 ms |
| Conteúdo | 1 x CPU (L26CPU) 1 x PSU CC 1 x cabo USB, software GXW2 |
| Código de pedido / SKU do fabricante | L26CPU-DC-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | L26CPUDCK |
| Tipo de armazenamento | Cartão de memória (ROM) |
| Tempo de atualização | (Varredura constante) 0.5ms-2s / 0.0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC L series controllers – Brochure.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-L series – Catalog.pdf
Este produto é equivalente ao L26CPUDCK.
