Visão geral

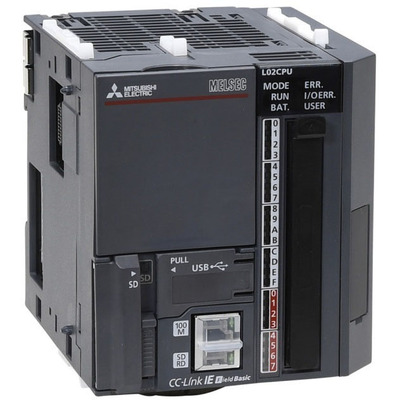

A unidade de CPU L02CPU, da linha MELSEC-L da Mitsubishi Electric, é um controlador lógico programável (CLP) com entradas e saídas (I/O) integradas do tipo “sink”. Projetada para aplicações de automação industrial, esta CPU oferece 28 pontos de I/O, incluindo 18 entradas digitais e 10 saídas digitais, com suporte a alta velocidade e funcionalidades de contagem e posicionamento.
Com capacidade de memória de 20.000 passos de programa e 80 KB de memória de programa, a L02CPU é adequada para uma ampla gama de tarefas de controle. A unidade dispõe de conectividade USB e uma porta RJ45 para comunicação Ethernet (10/100Mbit), facilitando a integração em redes industriais e o acesso remoto. Sua alimentação é de 24Vcc.
Principais recursos
- Unidade de CPU CLP com 28 I/Os integrados (tipo sink)
- 18 Entradas Digitais: 10x 24Vcc (sink), 6x alta velocidade (10μs, sink), 2x contador de alta velocidade (2 eixos, 200kHz, sink)
- 10 Saídas Digitais: 8x 24Vcc (sink), 2x canal de posicionamento de eixo (controle PTP, abs. / incr.)
- Capacidade de memória: 20Ksteps / 80KB (Programa)
- Conectividade USB e Ethernet (RJ45, 10/100Mbit)
- Alimentação: 24Vcc
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série do produto / Nome da família | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC-L > Controladoras (CPUs) |
| Nome da sub-linha | Série MELSEC-L |
| Funções | Unidade de CPU CLP com I/Os integrados Sistema de controle de I/O — Sistema de atualização Tipo de execução de programa — operação cíclica de programa armazenado |
| Design | tipo sink |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolo de relé Structured Text (ST) Linguagem simbólica de lógica Function Block Diagram (FBD) MELSAP3 (SFC) MELSAP-L |
| Capacidade de memória | 20Ksteps / 80KBytes (Programa) 128KBytes (RAM Padrão) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de dados) 512KBytes (ROM Padrão) 8192 pontos (Registrador de link) 2048 pontos (Anunciador) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de link) 2048 pontos (Registrador especial de link) 32768 pontos (Registradores de arquivo R) 8192 pontos (Relés de etapa) 20 pontos (Registrador de índice Z) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Saída de função FY) 5 pontos (Registrador de função FD) 2048 pontos (Registrador especial) |
| Capacidade de conexão | 1024 x pontos de I/O |
| Tipo de conexão | Conector USB Porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | Ethernet |
| Entradas digitais | 10 x entradas digitais (24Vcc; Sink) 6 x entradas digitais (alta velocidade; 10μs; Sink) 2 x entradas digitais (2 eixos; contador de alta velocidade; 200kHz; sink) |
| Saídas digitais | 8 x saídas digitais (24Vcc; Sink) 2 x saídas digitais (canal de posicionamento de eixo; controle PTP; abs. / incr.) |
| Temperatura ambiente de operação | 0°C…+55 °C |
| Temperatura ambiente de armazenamento | -25°C…+75 °C |
| Tempo de processamento | 40ns / instrução (instrução LD) – 0,00004 ms 80ns / instrução (instrução MOV) – 0,000080 ms |
| Código de pedido / SKU do fabricante | L02CPU |
| Status do produto do fabricante | Comercializado |
| Tipo de armazenamento | Cartão de memória (ROM) |
| Tempo de atualização | (Scan constante) 0,5ms-2s / 0,0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC L series controllers – Brochure.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-L series – Catalog.pdf
Este produto faz parte da linha MELSEC-L da Mitsubishi Electric, conhecida por sua confiabilidade e desempenho em soluções de automação industrial.
Entre em contato conosco para mais informações sobre a unidade de CPU L02CPU ou outras soluções da Mitsubishi Electric.
