Visão geral

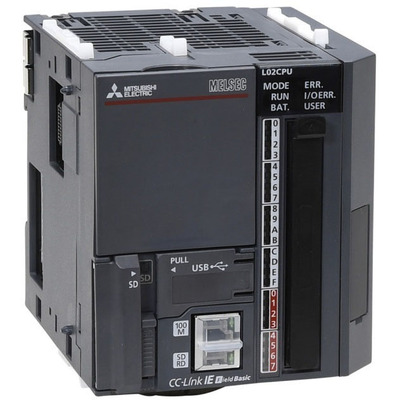

Unidade de CPU de Controlador Lógico Programável (CLP) com E/S integradas e revestimento protetor (tipo sink) da Mitsubishi Electric, pertencente à série MELSEC-L. Este componente é essencial para sistemas de controle de E/S, com capacidade de memória de 20K passos / 80KBytes para programas e capacidade de conexão de 1024 pontos de E/S.
Oferece conectividade através de porta USB e porta RJ45 (Ethernet 10/100Mbit), com capacidade de comunicação via Ethernet. A tensão de alimentação é de 24Vcc. É equivalente ao modelo L02CPUC, garantindo compatibilidade em diversas aplicações de automação industrial.
Principais recursos
- Unidade de CPU de Controlador Lógico Programável (CLP)
- E/S integradas, tipo sink
- Revestimento protetor (conformal coating)
- Capacidade de memória de 20K passos / 80KBytes
- Conexão Ethernet (RJ45)
- Conector USB
- Tensão de alimentação 24Vcc
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série/família de produtos | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC-L > Controladores (CPUs) |
| Nome do sub-range | Série MELSEC-L |
| Funções | Unidade de CPU CLP, sistema de controle de E/S, tipo de execução de programa, operação cíclica de programa armazenado |
| Design | E/S integradas, tipo sink |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama de Blocos de Funções (FBD), Linguagem de Símbolos de Relé (Ladder diagram – LD), Linguagem Simbólica Lógica, MELSAP3 (SFC), MELSAP-L, Texto Estruturado (ST) |
| Capacidade de memória | 20K passos / 80KBytes (Programa), 128KBytes (RAM Padrão), 512KBytes (ROM Padrão) |
| Capacidade de conexão | 1024 x pontos de E/S |
| Tipo de conexão | Conector USB, Porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | Ethernet |
| Entradas digitais | 10 x entradas digitais (24Vcc; Sink), 6 x entradas digitais (alta velocidade; 10μs; Sink), 2 x entradas digitais (2 eixos; contador de alta velocidade; 200kHz; sink) |
| Saídas digitais | 8 x saídas digitais (24Vcc; Sink), 2 x saídas digitais (canal de posicionamento de eixo; controle PTP; abs. / incr.) |
| Temperatura ambiente para operação | 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -25°C…+75 °C |
| Resistência química | Revestimento protetor |
| Tempo de processamento | 40ns / instrução (instrução LD), 80ns / instrução (instrução MOV) |
| Código de pedido / SKU do fabricante | L02CPU-C |
| Status do produto do fabricante | Comercializado |
| Equivalente a | L02CPUC |
| Tipo de armazenamento | Cartão de memória (ROM) |
| Tempo de atualização (Refreshing time) | 0.5ms-2s (Scan Constante) |
Documentos
- Mitsubishi Electric – MELSEC L series controllers – Brochure.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-L series – Catalog.pdf
Este produto é equivalente ao modelo L02CPUC.
Entre em contato conosco para mais informações.
