Principais recursos
- Unidade central (CPU) para CLP
- Kit completo com fonte de alimentação e unidade de display
- 28 pontos de entrada/saída integrados (18 DI / 10 DO)
- Entradas digitais de alta velocidade e para contagem de eixos
- Saídas digitais para controle de posicionamento de eixo
- Memória de programa de 260K passos / 1040KBytes
- Conectividade Ethernet (RJ45) e USB
- Suporte a comunicação CC-Link
- Tensão de alimentação 24Vcc
- Capacidade de conexão de 4096 pontos de I/O
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / Família de produtos | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC-L > Controladoras (CPUs) |
| Nome da sub-linha | Série MELSEC-L |
| Funções | Sistema de controle de I/O de unidade CPU PLC — Tipo de execução de programa — operação cíclica por programa armazenado |
| Projeto | Kit / Pacote com I/Os integrados |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de Símbolo de Relé Texto Estruturado (ST) Linguagem Simbólica de Lógica Diagrama de Blocos de Função (FBD) MELSAP3 (SFC) MELSAP-L |
| Capacidade de memória | 260K passos / 1040KBytes (Programa) 768KBytes (RAM Padrão) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de Dados) 2048KBytes (ROM Padrão) 8192 pontos (Registrador de Link) 2048 pontos (Anunciador) 2048 pontos (Relés de Borda) 2048 pontos (Relés Especiais de Link) 2048 pontos (Registrador Especial de Link) 32768 pontos (Registradores de Arquivo R) 8192 pontos (Relés de Passo) 20 pontos (Registrador de Índice Z) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de Interrupção) 2048 pontos (Relés Especiais) 16 pontos (Entrada de Função FX) 16 pontos (Saída de Função FY) 5 pontos (Registrador de Função FD) 2048 pontos (Registrador Especial) |
| Capacidade de conexão | 4096 x pontos de I/O |
| Tipo de conexão | Conector USB Porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | Ethernet CC-Link |
| Entradas digitais | 10 x entradas digitais (24Vcc; Sink) 6 x entradas digitais (alta velocidade; 10μs; Sink) 2 x entradas digitais (2 eixos; contador de alta velocidade; 200kHz; sink) |
| Saídas digitais | 8 x saídas digitais (24Vcc; Sink) 2 x saídas digitais (canal de posicionamento de eixo; controle PTP; abs. / incr.) |
| Temperatura ambiente para operação | 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 9.5ns / instrução (instrução LD) – 0.0000095 ms 19ns / instrução (instrução MOV) – 0.000019 ms |

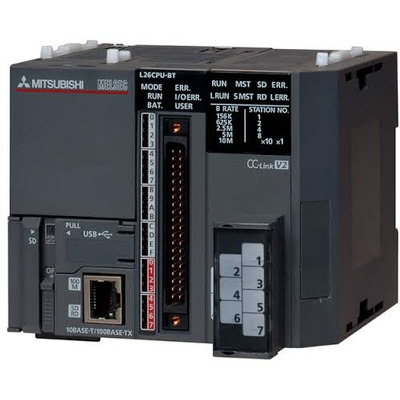

| Conteúdo | 1 x CPU (L26CPU-BT) 1 x Fonte de Alimentação CA (L61P) 1 x unidade de display (L6DSPU) Software GXW2 |
| Código de pedido / SKU do fabricante | L26CPU-BT-SET |
| Status do produto do fabricante | Comercializado |
| Equivalente a | L26CPUBTSET |
| Tipo de armazenamento | Cartão de memória (ROM) |
| Tempo de varredura | (Varredura constante) 0.5ms-2s / 0.0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC L series controllers – Brochure.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-L series – Catalog.pdf
O L26CPU-BT-SET é equivalente ao modelo L26CPUBTSET.
