Principais recursos
- Kit de partida com CPU, fonte de alimentação, cabo USB e software.
- 28 I/Os integrados (18 DI / 10 DO).
- Capacidade de memória de 20K passos / 80KBytes.
- Comunicação Ethernet 10/100Mbit via porta RJ45.
- Conector USB para programação e comunicação.
- Tensão de alimentação de 100-240Vac.
- Entradas digitais de alta velocidade e para contadores.
- Saídas digitais para controle de posicionamento de eixo.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série/família do produto | Automação Industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-L > Controladores (CPUs) |
| Nome da sub-gama | Série MELSEC-L |
| Funções | Unidade de CPU CLP Sistema de controle I/O — Tipo de execução do programa — operação cíclica com programa armazenado |
| Design | Kit de partida/bundle com I/Os integrados |
| Tensão de alimentação (AC) | 100-240Vac (120Vac / 208Vac / 220Vac / 230Vac) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolo de relé Texto Estruturado (ST) Linguagem simbólica Lógica Diagrama de Blocos de Função (FBD) MELSAP3 (SFC) MELSAP-L |
| Capacidade de memória | 20Ksteps / 80KBytes (Programa) 128KBytes (RAM Padrão) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de Dados) 512KBytes (ROM Padrão) 8192 pontos (Registrador de Link) 2048 pontos (Anunciadores) 2048 pontos (Relés de Borda) 2048 pontos (Relés Especiais de Link) 2048 pontos (Registrador Especial de Link) 32768 pontos (Registros de Arquivo R) 8192 pontos (Relés de Passo) 20 pontos (Registrador de Índice Z) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de Interrupção) 2048 pontos (Relés Especiais) 16 pontos (Entrada de Função FX) 16 pontos (Saída de Função FY) 5 pontos (Registro de Função FD) 2048 pontos (Registrador Especial) |
| Capacidade de conexão | 1024 x I/O pontos |
| Tipo de conexão | Conector USB Porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | Ethernet |
| Entradas digitais | 10 x entradas digitais (24Vdc; Sink) 6 x entradas digitais (alta velocidade; 10μs; Sink) 2 x entradas digitais (2 eixos; contador de alta velocidade; 200kHz; sink) |
| Saídas digitais | 8 x saídas digitais (24Vdc; Sink) 2 x saídas digitais (canal de posicionamento de eixo; controle PTP; abs. / incr.) |
| Temperatura ambiente para operação | 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 40ns / instrução (instrução LD) – 0.00004 ms 80ns / instrução (instrução MOV) – 0.000080 ms |

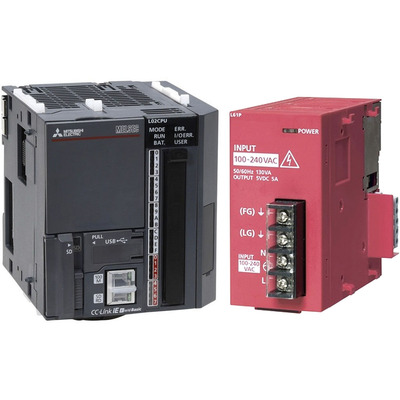

| Conteúdo | 1 x CPU (L02CPU) 1 x Fonte de Alimentação (L61P) 1 x Cabo USB Software GXW2. |
| Código de pedido / SKU do fabricante | L02CPU-AC-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | L02CPUACK |
| Tipo de armazenamento | Cartão de memória (ROM) |
| Tempo de varredura | (Varredura constante) 0.5ms-2s / 0.0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC L series controllers – Brochure.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-L series – Catalog.pdf
O produto L02CPU-AC-K é um equivalente direto ao modelo L02CPUACK.
Para mais informações sobre este produto e outras soluções Mitsubishi Electric, entre em contato conosco.
