Visão geral

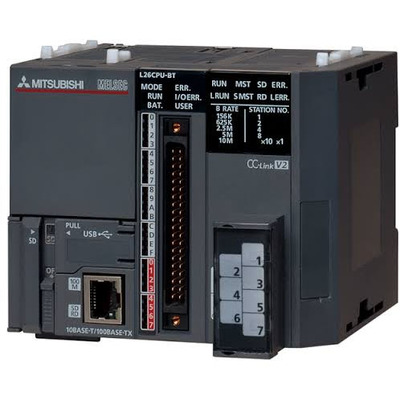

Unidade de processamento (CPU) para Controlador Lógico Programável (CLP) da série MELSEC-L da Mitsubishi Electric, projetada para controle de sistemas de I/O. Possui I/Os integrados e revestimento protetor (conformal coating) para maior durabilidade.
Oferece capacidade de memória de 260K passos / 1040KBytes para o programa, com capacidade de conexão para 4096 pontos de I/O. A unidade conta com um conector USB e uma porta RJ45 para comunicação Ethernet 10/100Mbit, além de capacidade de comunicação CC-Link.
A tensão de alimentação requerida é de 24Vcc. Este modelo é equivalente ao L26CPUPBTC.
Principais recursos
- CLP (Controlador Lógico Programável)
- I/Os integrados
- Revestimento protetor (Conformal Coating)
- Conectividade Ethernet e CC-Link
- Conector USB
- Entradas digitais: 18
- Saídas digitais: 10
- Tensão de alimentação: 24Vcc
- Capacidade de memória: 260K passos / 1040KBytes
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-L > Controladores (CPUs) |
| Nome do sub-range | Série MELSEC-L |
| Funções | Sistema de controle de I/O de unidade de CPU CLP — Tipo de execução do programa — operação cíclica de programa armazenado |
| Design | I/Os integrados |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolo de relé Structured Text (ST) Linguagem simbólica Lógica Diagrama de Blocos de Função (FBD) MELSAP3 (SFC) MELSAP-L |
| Capacidade de memória | 260Ksteps / 1040KBytes (Programa) 768KBytes (RAM Padrão) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de dados) 2048KBytes (ROM Padrão) 8192 pontos (Registrador de link) 2048 pontos (Anunciador) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de link) 2048 pontos (Registrador especial de link) 32768 pontos (Registradores de arquivo R) 8192 pontos (Relés de passo) 20 pontos (Registrador de índice Z) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Entrada de função FY) 5 pontos (Registrador de função FD) 2048 pontos (Registrador especial) |
| Capacidade de conexão | 4096 x pontos de I/O |
| Tipo de conexão | Conector USB Porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | Ethernet CC-Link |
| Entradas digitais | 10 x entradas digitais (24Vcc; Sink/Source) 6 x entradas digitais (alta velocidade; 10μs; Sink/Source) 2 x entradas digitais (contador de alta velocidade; 200kHz; Source) |
| Saídas digitais | 8 x saídas digitais (24Vcc; Source) 2 x saídas digitais (canal de posicionamento de eixo; controle PTP; abs. / incr.) |
| Resistência química | revestimento protetor |
| Tempo de processamento | 9.5ns / instrução (instrução LD) – 0.0000095 ms 19ns / instrução (instrução MOV) – 0.000019 ms |
| Código de pedido / SKU do fabricante | L26CPU-PBT-C |
| Status do produto do fabricante | Comercializado |
| Equivalente a | L26CPUPBTC |
| Tipo de armazenamento | Cartão de memória (ROM) |
| Tempo de atualização | (Scan constante) 0.5ms-2s / 0.0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC L series controllers – Brochure.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-L series – Catalog.pdf
Para mais informações sobre o controlador L26CPU-PBT-C e seus recursos, consulte a documentação técnica fornecida.
