Visão geral

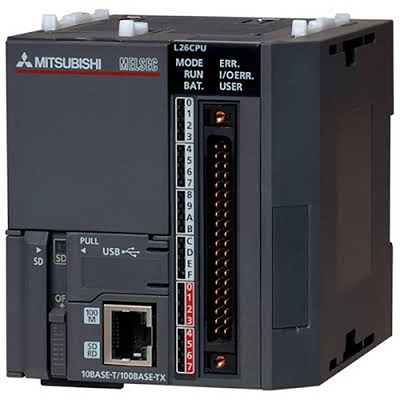

A unidade central de processamento (CPU) para Controlador Lógico Programável (CLP) da Mitsubishi Electric, pertencente à série MELSEC-L, modelo L26CPU-P, foi projetada para oferecer controle robusto e eficiente em sistemas de automação industrial. Possui 28 E/S integradas do tipo “source”, incluindo 18 entradas digitais e 10 saídas digitais, com capacidades para entradas de alta velocidade e contadores rápidos, além de saídas para controle de posicionamento de eixo.
Com uma capacidade de memória de 260K passos ou 1040KBytes para o programa, esta CPU suporta uma conexão de até 4096 pontos de E/S e conta com conector USB e porta RJ45 (Ethernet 10/100Mbit) para comunicação, garantindo conectividade e flexibilidade em diversas aplicações. A tensão de alimentação é de 24Vcc.
Principais recursos
- CLP da série MELSEC-L com 28 E/S integradas (tipo “source”).
- 18 Entradas Digitais: 10x 24Vcc, 6x alta velocidade (10µs), 2x alta velocidade para contador (200kHz).
- 10 Saídas Digitais: 8x 24Vcc, 2x canal de posicionamento de eixo (controle ponto a ponto).
- Capacidade de memória de 260K passos / 1040KBytes para o programa.
- Conexão para até 4096 pontos de E/S.
- Portas de comunicação: Conector USB e Porta RJ45 (Ethernet 10/100Mbit).
- Tensão de alimentação: 24Vcc.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série do produto / nome da família | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-L > Controladores (CPUs) |
| Nome do sub-range | Série MELSEC-L |
| Funções | Unidade de CPU CLP, sistema de controle de E/S. Tipo de execução do programa: operação cíclica com programa armazenado. |
| Design | E/S integradas, tipo “source” |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama Ladder (LD), Linguagem de Símbolos de Relé, Texto Estruturado (ST), Linguagem Simbólica de Lógica, Diagrama de Blocos de Função (FBD), MELSAP3 (SFC), MELSAP-L |
| Capacidade de memória | 260K passos / 1040KBytes (Programa) 768KBytes (RAM Padrão) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de Dados) 2048KBytes (ROM Padrão) 8192 pontos (Registrador de Link) 2048 pontos (Anunciador) 2048 pontos (Relés de Borda) 2048 pontos (Relés Especiais de Link) 2048 pontos (Registrador Especial de Link) 32768 pontos (Registradores de Arquivo R) 8192 pontos (Relés de Passo) 20 pontos (Registrador de Índice Z) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de Interrupção) 2048 pontos (Relés Especiais) 16 pontos (Entrada de Função FX) 16 pontos (Entrada de Função FY) 5 pontos (Registrador de Função FD) 2048 pontos (Registrador Especial) |
| Capacidade de conexão | 4096 x pontos de E/S |
| Tipo de conexão | Conector USB, Porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | Ethernet |
| Entradas digitais | 10 x entradas digitais (24Vcc; Source) 6 x entradas digitais (alta velocidade; 10µs; Source) 2 x entradas digitais (contador de alta velocidade; 200kHz; Source) |
| Saídas digitais | 8 x saídas digitais (24Vcc; Source) 2 x saídas digitais (canal de posicionamento de eixo; controle PTP; abs. / incr.) |
| Temperatura ambiente de operação | 0°C…+55 °C |
| Temperatura ambiente de armazenamento | -25°C…+75 °C |
| Tempo de processamento | 9.5ns / instrução (instrução LD) – 0.0000095 ms 19ns / instrução (instrução MOV) – 0.000019 ms |
| Código de pedido / SKU do fabricante | L26CPU-P |
| Status do produto do fabricante | Comercializado |
| Equivalente a | L26CPUP |
| Tipo de armazenamento | Cartão de memória (ROM) |
| Tempo de refrescamento (scan) | (Scan constante) 0.5ms-2s / 0.0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC L series controllers – Brochure.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-L series – Catalog.pdf
Este produto é equivalente ao modelo L26CPUP.
