Principais recursos
- Kit inicial/pacote de Controlador Lógico Programável (CLP)

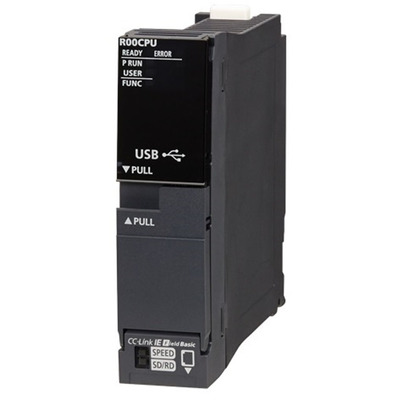

- Inclui 1 x CPU (R00CPU) e 1 x módulo Ethernet/IP (RJ71EIP91)
- Memória de programa de 10K passos / 40KBytes
- Capacidade de conexão de até 4096 pontos de E/S
- Conector USB 2.0
- Capacidade de comunicação Ethernet/IP
- Montagem em backplane / rack
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC iQ-R > Controladores (CPUs) |
| Nome do sub-range | Série MELSEC iQ-R |
| Funções | Unidade de CPU de Controlador Lógico Programável (CLP). Tipo de execução de programa: Inicial, Tipo de execução de programa: Scan, Tipo de execução de programa: varredura fixa, Tipo de execução de programa: interrupção, Tipo de execução de programa: em espera. Múltiplas interrupções. Controle PID padrão. |
| Design | Kit inicial / pacote |
| Tensão de alimentação (DC) | 5Vdc (da fonte de alimentação dedicada da série iQ-R) |
| Linguagens de programação | Diagrama de Blocos Ladder (LD) / Linguagem de símbolos de relé, Texto Estruturado (ST), Diagrama de Blocos de Função (FBD), Gráfico de Funções Sequenciais (SFC), Bloco de Função (FB), Programação por rótulos (sistema/local/global) |
| Capacidade de memória | 10Kpassos / 40KBytes (Programa) 252KBytes (Memória de dispositivo/rótulo) 1.5MBytes (Memória de dados) |
| Capacidade de conexão | 4096 x pontos de E/S máx. |
| Tipo de conexão | Conector USB 2.0 Porta RJ45 (Ethernet) |
| Protocolo de comunicação | Ethernet/IP |
| Modo de montagem | Backplane / rack |
| Velocidade | Processamento (valor MIX de PC) — 19 instruções/μs |
| Tempo de processamento | 31,3ns / instrução (instrução LD) – 0,0000313 ms 62,7ns / instrução (instrução MOV) – 0,0000627 ms 100ns / instrução E+ (adição de ponto flutuante) – 0,0001 ms 31,3ns / instrução (instrução IF de texto estruturado) – 0,00003136 ms 31,3ns (instrução FOR de texto estruturado) / 0,00003136 ms |
| Conteúdo | 1 x CPU (R00CPU) 1 x módulo Ethernet/IP (RJ71EIP91) |
| Código de pedido / SKU do fabricante | R00CPU-EIP-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | R00CPUEIPK |
Documentos
- Mitsubishi Electric – MELSEC iQ-R Series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
Este produto é equivalente ao modelo R00CPUEIPK.
Entre em contato para mais informações sobre este e outros produtos.
