Visão geral

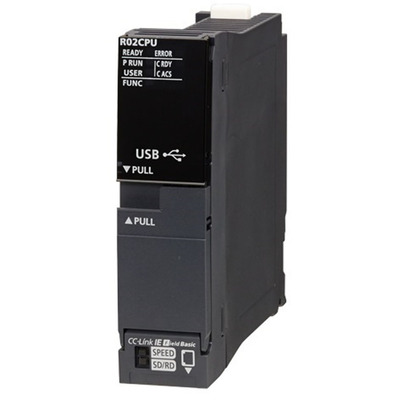

O R02CPU-EIP-K é um kit inicial de Controlador Lógico Programável (CLP) da série MELSEC iQ-R da Mitsubishi Electric. Este pacote inclui uma unidade de CPU (R02CPU) e um módulo de comunicação Ethernet/IP (RJ71EIP91), oferecendo uma solução completa para controle e automação de processos industriais.
Projetado para capacidade de memória de 20K passos ou 80KBytes para o programa, este CLP suporta uma capacidade de conexão de até 4096 pontos de I/O. Possui conectividade USB 2.0 e capacidade de comunicação Ethernet/IP, garantindo flexibilidade e integração em diversas arquiteturas de rede industrial.
A unidade de CPU opera com tensão de alimentação de 5Vdc, fornecida por uma fonte de alimentação dedicada da série iQ-R. Sua montagem é realizada em backplane ou rack, um formato comum em sistemas de automação que exigem escalabilidade e modularidade.
Principais recursos
- Controlador Lógico Programável (CLP)
- Kit inicial / pacote
- Capacidade de memória: 20Ksteps / 80KBytes (Programa)
- Capacidade de conexão: 4096 x pontos de I/O máximo
- Conexão USB 2.0
- Capacidade de comunicação Ethernet/IP
- Tensão de alimentação: 5Vdc (de PSU dedicada da série iQ-R)
- Montagem em backplane / rack
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC iQ-R > Controladores (CPUs) |
| Nome da sub-faixa | Série MELSEC iQ-R |
| Funções | Unidade de CPU CLP. Tipo de execução de programa: Inicial, Execução de programa / Scan, Scan fixo, Interrupção, Tipo de espera. Múltipla interrupção. Controle PID padrão. Dump de memória. Registro de dados. Monitor em tempo real. Segurança. Sincronização intermodular. |
| Design | Kit inicial / pacote |
| Tensão de alimentação (CC) | 5Vdc (de PSU dedicada da série iQ-R) |
| Linguagens de programação | Diagrama de escada (LD) / Linguagem de símbolo de relé. Texto Estruturado (ST). Diagrama de Blocos de Função (FBD). Gráfico de Funções Sequenciais (SFC). Bloco de função (FB). Programação por rótulos (sistema/local/global). |
| Capacidade de memória | 20Ksteps / 80KBytes (Programa) 252KBytes (Memória de dispositivo/rótulo) 1.5MBytes (Memória de dados) |
| Capacidade de conexão | 4096 x pontos de I/O máximo |
| Tipo de conexão | Conector USB 2.0. Porta RJ45 (Ethernet). |
| Protocolo de comunicação | Ethernet/IP |
| Modo de montagem | Backplane / rack |
| Velocidade | Processamento (valor MIX de PC) — 146 instruções/μs |
| Tempo de processamento | 3.92ns / instrução (instrução LD) – 0.00000392 ms. 7.8ns / instrução (instrução MOV) – 0.0000078 ms. 17.6ns / instrução E+ (adição de ponto flutuante) – 0.0000176 ms. 3.9ns / instrução (instrução IF de texto estruturado) – 0.00000392 ms. 3.9ns (instrução FOR de texto estruturado) / 0.00000392 ms. |
| Conteúdo | 1 x CPU (R02CPU) 1 x Módulo Ethernet/IP (RJ71EIP91) |
| Código de pedido / SKU do fabricante | R02CPU-EIP-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | R02CPUEIPK |
| Tipo de armazenamento | Cartão de memória SD |
Documentos
- Mitsubishi Electric – MELSEC iQ-R Series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
Este produto é o equivalente ao código R02CPUEIPK.
