Visão geral

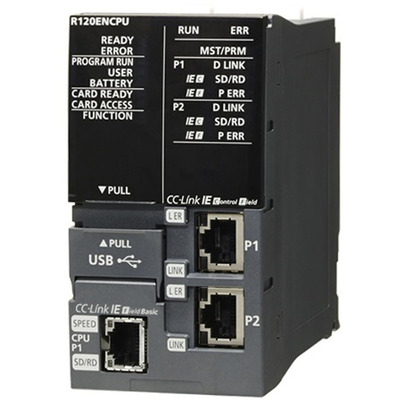

Unidade de CPU para Controlador Lógico Programável (CLP) da Mitsubishi Electric, pertencente à série MELSEC iQ-R. Destaca-se pela capacidade de memória de 320K passos / 1280KBytes para programas e conexão de até 4096 pontos de entrada/saída (I/O) no máximo.
Este modelo possui conectividade USB 2.0 e capacidades de comunicação via Ethernet e CC-Link, além de montagem em painel traseiro/rack. A alimentação é de 5Vdc, proveniente de uma fonte de alimentação dedicada da série iQ-R.
Principais recursos
- Execução de programa: Inicial, Scan, Scan fixo, Interrupção, Tipo Standby
- Múltiplas interrupções
- Controle PID padrão
- Banco de dados interno
- Registro de dados
- Monitor em tempo real
- Segurança
- Sincronização intermodular
- Linguagens de programação: Diagrama Ladder (LD), Texto Estruturado (ST), Diagrama de Blocos de Funções (FBD), Gráfico de Funções Sequenciais (SFC), Bloco de Funções (FB), Programação por Rótulos (sistema/local/global)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação Industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC iQ-R > Controladores (CPUs) |
| Nome do sub-range | Série MELSEC iQ-R |
| Tensão de alimentação (CC) | 5Vcc (da fonte de alimentação dedicada da série iQ-R) |
| Capacidade de memória | 320K passos / 1280KBytes (Programa) 2316KBytes (Memória de dispositivo/rótulo) 20MBytes (Memória de dados) |
| Capacidade de conexão | 4096 x pontos de I/O no máximo |
| Tipo de conexão | Conector USB 2.0 Porta RJ45 (Ethernet) |
| Protocolo de comunicação | Ethernet CC-Link |
| Modo de montagem | Painel traseiro / rack |
| Velocidade de processamento (valor PC MIX) | 419 instruções/µs |
| Tempo de processamento | 0.98ns / instrução (instrução LD) – 0.00000098 ms 1.9ns / instrução (instrução MOV) – 0.0000019 ms 9.8ns / E + instrução (adição de ponto flutuante) – 0.0000098 ms 1.9ns / instrução (instrução IF de texto estruturado) – 0.00000196 ms 1.9ns (instrução FOR de texto estruturado) / 0.00000196 ms |
| Código de pedido / SKU do fabricante | R32ENCPU |
| Status do produto do fabricante | Comercializado |
| Tipo de armazenamento | Cartão de memória SD Cassete SRAM estendido |
Documentos
- Mitsubishi Electric – MELSEC iQ-R Series – Catálogo.pdf
- Mitsubishi Electric – FA product – Catálogo.pdf
- Mitsubishi Electric – iQ-R e iQ-F motion controllers – Brochura.pdf
Este produto é um componente da linha MELSEC iQ-R da Mitsubishi Electric.
Entre em contato para mais informações sobre este equipamento.
