Visão geral

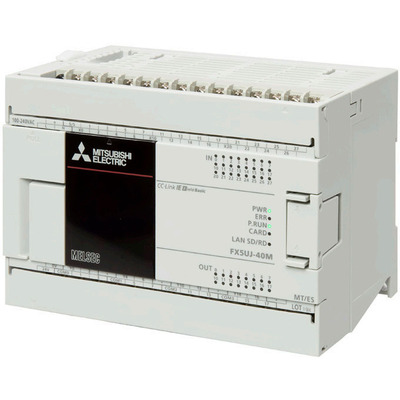

Unidade de CPU de Controlador Lógico Programável (CLP) com entradas e saídas integradas – kit inicial / pacote (1 x CPU (FX5UJ-40MT/ES) + software MELSOFT) – Mitsubishi Electric (série MELSEC iQ-F – FX5UJ) – 40 E/S [24 DI (24 x entradas digitais (24Vcc; dreno/fonte)) + 16 DO (16 x saídas digitais (24Vcc; dreno; 500mA))] – capacidade de memória flash de 48K passos (96 KBytes) – com conexões de borne de parafuso (E/S) – com capacidade de comunicação Ethernet – tensão de alimentação 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) – montagem em trilho DIN.
Esta unidade central de processamento (CPU) é projetada para controle lógico programável, oferecendo uma solução robusta com entradas e saídas digitais integradas. O pacote inclui a CPU e o software MELSOFT, facilitando o desenvolvimento e a implementação de projetos de automação.
Com capacidade de memória de 48K passos e comunicação Ethernet integrada, este CLP é adequado para diversas aplicações industriais que exigem desempenho confiável e conectividade de rede.
Principais recursos
- Unidade de CPU com E/S integradas
- Capacidade de 40 E/S (24 entradas digitais, 16 saídas digitais)
- Comunicação Ethernet
- Memória de 48K passos
- Conexões por borne de parafuso
- Tensão de alimentação de 100Vca a 240Vca
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / família de produtos | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladores (CPUs) |
| Nome da sub-gama | Série MELSEC iQ-F – FX5UJ |
| Funções | Sistema de controle de E/S de unidade de CPU de Controlador Lógico Programável (CLP) — Execução de programa do sistema de atualização — operação repetitiva armazenada em programa — tipo em espera — inicial — escaneamento — ciclo fixo — evento |
| Design | Kit inicial / pacote de E/S integradas |
| Tensão de alimentação (CA) | 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolos de relé, Texto Estruturado (ST), Função Ladder Estruturada / Diagrama de Blocos de Função (FBD), programação de rótulos (local/global), Bloco de Função (FB) |
| Capacidade de memória | 48K passos (96 KBytes) de memória flash (Programa), 512 pontos (Temporizadores), 256 pontos (Contadores), 64 pontos (Contadores longos), 8000 pontos (Registradores de dados), 32768 pontos (Registradores de arquivo), 16 GBytes máx. (Cartão de memória SD/SDHC), 120kBytes (Memória de dispositivo / rótulo), 5MBytes (Memória de dados / ROM padrão) |
| Tipo de conexão | Conexões de borne de parafuso (E/S), porta RJ45 (Ethernet) |
| Protocolo de comunicação | Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 24 x entradas digitais (24Vcc; dreno/fonte) |
| Saídas digitais | 16 x saídas digitais (24Vcc; dreno; 500mA) |
| Temperatura do ar ambiente para operação | +0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 34ns / instrução (LD X0) – 0.000034 ms, 34ns / instrução (MOV D0 D1) – 0.000034 ms |
| Consumo de corrente | 400mA / 0.4A |
| Consumo de energia | 32 W |
| Conteúdo | 1 x CPU (FX5UJ-40MT/ES), software MELSOFT. |
| Código de pedido / SKU do fabricante | FX5UJ-40MT/ES-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5UJ40MTESK |
| Em conformidade com as normas | CE (diretiva EMC), CE (diretiva LVD – Baixa Tensão), aprovação cUL, aprovação UL, aprovação KC, aprovação ABS, aprovação DNV, aprovação LR, aprovação BV, aprovação RINA, aprovação NK, aprovação KR, CE (RoHS) |
| Tempo de atualização | (Escaneamento constante) 0.5ms-2s / 0.0002-2 s, (Interrupção de ciclo fixo) 1ms-60s / 0.001-60 s |
Documentos
- Mitsubishi Electric – FX Family – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – FX5UJ – Brochure.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
Este produto é equivalente ao SKU FX5UJ40MTESK.
Entre em contato para mais informações e cotações.
