Visão geral

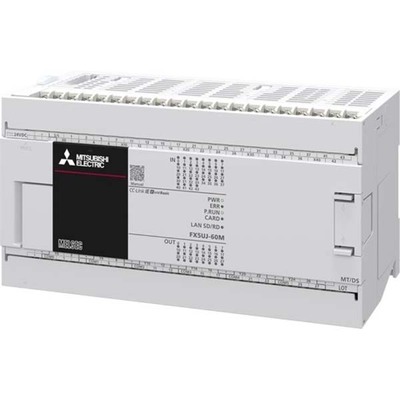

Unidade de CPU para Controlador Lógico Programável (CLP) com I/Os integrados – kit inicial / pacote. Este equipamento da Mitsubishi Electric, da série MELSEC iQ-F modelo FX5UJ, oferece 60 pontos de I/O, compostos por 36 entradas digitais (24Vcc; sink/source) e 24 saídas digitais (contatos NA de relé; 2A).
Possui capacidade de memória flash de 48K passos (96KBytes) para programa, conexões por borne de parafuso (I/Os) e capacidade de comunicação via Ethernet. A tensão de alimentação varia entre 100Vca a 240Vca, sendo compatível com 120Vca, 208Vca, 220Vca e 230Vca. O produto é montado em trilho DIN.
Principais recursos
- Controlador Lógico Programável (CLP) com I/Os integrados
- Kit inicial / pacote
- 60 pontos de I/O (36 DI / 24 DO)
- Comunicação via Ethernet
- Tensão de alimentação 100Vca-240Vca
- Conexões por borne de parafuso
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / família de produtos | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladores (CPUs) |
| Sub-linha | Série MELSEC iQ-F – FX5UJ |
| Design | Kit inicial / pacote com I/Os integrados |
| Tensão de alimentação (CA) | 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) |
| Linguagens de programação | Diagrama de escada (LD) / Linguagem de símbolos de relé, Texto estruturado (ST), Estruturada (Ladder/FBD) com função (FUN), Programação por rótulos (local/global), Bloco de função (FB) |
| Capacidade de memória | 48Ksteps (96KBytes) de memória flash (Programa) / 512 pontos (Temporizadores) / 256 pontos (Contadores) / 64 pontos (Contadores longos) / 8000 pontos (Registradores de dados) / 32768 pontos (Registradores de arquivo) / 16GBytes máx. (Cartão de memória SD/SDHC) / 120kBytes (Memória de dispositivo / rótulo) / 5MBytes (Memória de dados / ROM padrão) |
| Tipo de conexão | Conexões por borne de parafuso (I/O) / Porta RJ45 (Ethernet) |
| Protocolo de comunicação | Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 36 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 24 x saídas digitais (Contatos NA de relé; 2A) |
| Temperatura ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 34ns / instrução (LD X0) – 0,000034 ms / 34ns / instrução (MOV D0 D1) – 0,000034 ms |
| Consumo de corrente | 400mA / 0.4A |
| Consumo de energia | 35 W |
| Conteúdo | 1 x CPU (FX5UJ-60MR/ES) / Software MELSOFT |
| Código de pedido / SKU do fabricante | FX5UJ-60MR/ES-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5UJ60MRESK |
| Em conformidade com norma(s) | CE (diretiva EMC) / CE (LVD – Diretiva de Baixa Tensão) / cUL / UL / KC / Aprovação ABS / Aprovação DNV / Aprovação LR / Aprovação BV / Aprovação RINA / Aprovação NK / Aprovação KR / CE (RoHS) |
| Tempo de atualização | (Scan constante) 0.5ms-2s / 0.0002-2 s / (Interrupção de ciclo fixo) 1ms-60s / 0.001-60 s |
Documentos
- Mitsubishi Electric – FX Family – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – FX5UJ – Brochure.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
O produto é equivalente ao SKU FX5UJ60MRESK.
Para mais informações ou para adquirir este produto, entre em contato conosco.
