Visão geral

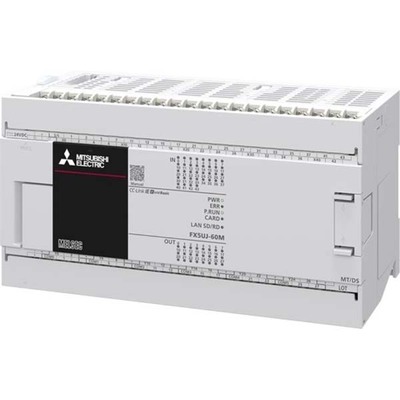

Este é um controlador lógico programável (CLP) da unidade de CPU com I/Os integrados, parte do kit inicial/pacote. Inclui uma unidade de CPU (FX5UJ-60MT/ES) e software MELSOFT.
O CLP pertence à série MELSEC iQ-F da Mitsubishi Electric, linha FX5UJ, oferecendo 60 I/Os, compostos por 36 entradas digitais (24Vcc; sink/source) e 24 saídas digitais (24Vcc; sink; 500mA). Possui capacidade de memória flash de 48K passos (96KBytes) para o programa.
A unidade de CPU apresenta conexões por borne de parafuso (I/O) e capacidade de comunicação Ethernet. Opera com tensão de alimentação de 100Vac a 240Vac, sendo adequada para montagem em trilho DIN.
Principais recursos
- Unidade de CPU com I/Os integrados
- Kit starter / pacote
- Conexões por borne de parafuso (I/O)
- Capacidade de comunicação Ethernet
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / família de produtos | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladores (CPUs) |
| Nome da sub-linha | Série MELSEC iQ-F – FX5UJ |
| Funções | Sistema de controle I/O de unidade de CPU de CLP — Tipo de execução de programa do sistema de atualização — operação repetitiva de programa armazenado Tipo de execução de programa — tipo de espera — inicial — scan — ciclo fixo — interrupção de evento |
| Design | I/Os integrados kit starter / pacote |
| Tensão de alimentação (CA) | 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) |
| Linguagens de programação | Diagrama de blocos de funções (FBD) Linguagem de símbolo de relé (LD) Texto estruturado (ST) Estruturado Ladder / função (FUN) programação por rótulos (local/global) Bloco de funções (FB) |
| Capacidade de memória | 48K passos (96KBytes) memória flash (Programa) 512 pontos (Temporizadores) 256 pontos (Contadores) 64 pontos (Contadores longos) 8000 pontos (Registradores de dados) 32768 pontos (Registradores de arquivo) 16GBytes máx. (cartão de memória SD/SDHC) 120kBytes (Memória de dispositivo / rótulo) 5MBytes (Memória de dados / ROM padrão) |
| Tipo de conexão | Conexões por borne de parafuso (I/O) porta RJ45 (Ethernet) |
| Protocolo de comunicação | Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 36 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 24 x saídas digitais (24Vcc; Sink; 500mA) |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 34ns / instrução (LD X0) – 0,000034 ms 34ns / instrução (MOV D0 D1) – 0,000034 ms |
| Consumo de corrente | 400mA / 0,4A |
| Consumo de energia | 35 W |
| Conteúdo | 1 x CPU (FX5UJ-60MT/ES) software MELSOFT. |
| Código de pedido / SKU do fabricante | FX5UJ-60MT/ES-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5UJ60MTESK |
| Em conformidade com os padrões | CE (diretiva EMC) CE (LVD – Diretiva de Baixa Tensão) cUL UL KC aprovação DNV aprovação LR aprovação BV aprovação RINA aprovação NK aprovação KR aprovação CE (RoHS) |
| Tempo de atualização | (Scan constante) 0,5ms-2s / 0,0002-2 s (Interrupção de ciclo fixo) 1ms-60s / 0,001-60 s |
