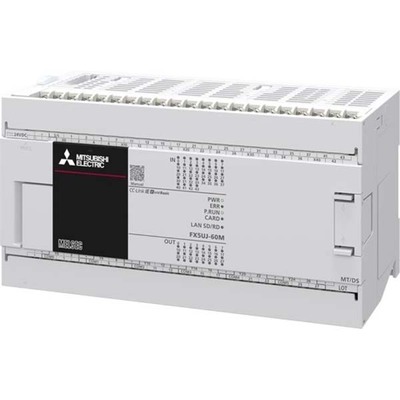

Controlador PLC MELSEC iQ-F FX5UJ 60 I/O Mitsubishi Controlador PLC MELSEC iQ-F FX5UJ-60MR/ES da Mitsubishi Electric, 60 pontos de I/O e Ethernet. Saiba mais!
Visão geral
Unidade CPU de Controlador Lógico Programável (CLP) com Entradas/Saídas (I/O) integradas da Mitsubishi Electric, pertencente à série MELSEC iQ-F, modelo FX5UJ. Este CLP oferece 60 pontos de I/O, compostos por 36 entradas digitais (24Vcc; tipo sink/source) e 24 saídas digitais (contatos NA de relé; 2A).
A unidade possui capacidade de memória flash de 48K passos (96KBytes) para o programa. As conexões de I/O são do tipo borne com parafusos. A comunicação via Ethernet é nativa, e a tensão de alimentação abrange a faixa de 100Vca a 240Vca (comumente utilizada em 120Vca, 208Vca, 220Vca e 230Vca).
Principais recursos
- Controlador Lógico Programável (CLP) com I/O integrados.
- Conectividade Ethernet.
- Alimentação 100Vca-240Vca.
- Conexões por bornes com parafusos para I/O.
- Montagem em trilho DIN.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladores (CPUs) |
| Nome da subgama | Série MELSEC iQ-F – FX5UJ |
| Funções | Sistema de controle I/O de unidade CPU de Controlador Lógico Programável (CLP) — Tipo de execução de programa de sistema de atualização — operação repetitiva de programa armazenado Tipo de execução de programa — tipo em espera Tipo de execução de programa — inicial Tipo de execução de programa — varredura Tipo de execução de programa — ciclo fixo Tipo de execução de programa — evento |
| Projeto | I/O integrados |
| Tensão de alimentação (CA) | 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) |
| Linguagens de programação | Diagrama de blocos de funções (FBD) DiagramaLadder (LD) Linguagem de relé Texto estruturado (ST) Programação de etiquetas (local/global) função (FUN) Bloco de função (FB) Ladder estruturado |
| Capacidade de memória | 48Kpassos (96KBytes) memória flash (Programa) 512 pontos (Temporizadores) 256 pontos (Contadores) 64 pontos (Contadores longos) 8000 pontos (Registradores de dados) 32768 pontos (Registradores de arquivo) 16GBytes máx. (cartão de memória SD/SDHC) 120kBytes (Memória de dispositivo / etiqueta) 5MBytes (Memória de dados / ROM padrão) |
| Tipo de conexão | Conexões de borne com parafusos (I/O) Porta RJ45 (Ethernet) |
| Protocolo de comunicação | Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 36 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 24 x saídas digitais (Contatos NA de relé; 2A) |
| Temperatura do ar ambiente para operação | 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 34ns / instrução (LD X0) – 0,000034 ms 34ns / instrução (MOV D0 D1) – 0,000034 ms |
| Consumo de corrente | 400mA / 0,4A |
| Consumo de energia | 35 W |
| Código de pedido / SKU do fabricante | FX5UJ-60MR/ES |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5UJ60MRES |
| Em conformidade com as normas | CE (Diretiva EMC) CE (Diretiva LVD – Baixa Tensão) cUL UL KC Aprovação ABS Aprovação DNV Aprovação LR Aprovação BV Aprovação RINA Aprovação NK Aprovação KR CE (RoHS) |
| Tempo de atualização | (Varredura constante) 0,5ms-2s / 0,0002-2 s (Interrupção de ciclo fixo) 1ms-60s / 0,001-60 s |
Documentos
- Mitsubishi Electric – FX Family – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – FX5UJ – Brochure.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
Este produto é equivalente ao modelo FX5UJ60MRES.
