Visão geral

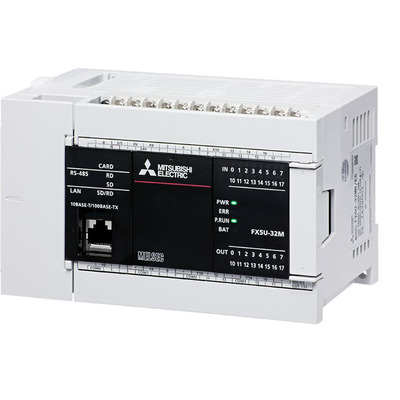

A unidade de CPU programável MELSEC iQ-F FX5U-32MT/DSS-K da Mitsubishi Electric é uma solução de kit inicial completa, integrando a unidade central de processamento (CPU) com 32 entradas e saídas (I/O) embutidas. Esta unidade oferece a capacidade de 64K passos (128KBytes) de memória flash para o programa, garantindo robustez e capacidade para diversas aplicações de automação industrial.
Equipada com conexões de borne de rosca para as I/O e portas de comunicação RS-485 e Ethernet, esta CPU proporciona flexibilidade na integração com outros dispositivos e sistemas. A alimentação é de 24Vcc, e a montagem é realizada em trilho DIN, facilitando a instalação em painéis de controle.
Principais recursos
- Unidade de CPU com 32 I/O embutidas (16 entradas digitais e 16 saídas digitais)
- Memória flash de 64K passos (128KBytes) para o programa
- Comunicação Ethernet e RS-485 integradas
- Conexões de I/O com borne de rosca
- Tensão de alimentação de 24Vcc
- Montagem em trilho DIN
- Inclui software MELSOFT
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / família de produto | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladores (CPUs) |
| Sub-linha de nome | Série MELSEC iQ-F – FX5U |
| Projeto | Kit inicial / pacote com I/O embutidas |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolos de relé, Texto Estruturado (ST), Diagrama de Blocos de Função (FBD), programação de rótulos (função FUN) (local/global) |
| Capacidade de memória | Memória flash de 64K passos (128KBytes) (Programa), 1024 pontos (Temporizadores), 1024 pontos (Contadores), 8000 pontos (Registradores de dados), 32768 pontos (Registradores de arquivo), Máx. 4GBytes (cartão de memória SD/SDHC), 120kBytes (Memória de dispositivo / rótulo), 5MBytes (Memória de dados / ROM padrão) |
| Tipo de conexão | Conexões de borne de rosca (I/O), Porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-485, Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 16 x entradas digitais (24Vcc; dreno/fonte) |
| Saídas digitais | 16 x saídas digitais (24Vcc; fonte) |
| Tempo de processamento | 34ns / instrução (LD X0) – 0,000034 ms; 34ns / instrução (MOV D0 D1) – 0,000034 ms |
| Consumo de corrente | 900mA / 0.9A |
| Consumo de energia | 30 W |
| Conteúdo | 1 x CPU (FX5U-32MT/DSS), Software MELSOFT. |
| Código de pedido / SKU do fabricante | FX5U-32MT/DSS-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5U32MTDSSK |
| Em conformidade com a(s) norma(s) | CE (Diretiva EMC), CE (Diretiva LVD – Baixa Tensão), cUL, KC |
| Tempo de atualização (refresh) | (Varredura constante) 0,2ms-2s / 0,0002-2 s; (Interrupção de ciclo fixo) 1ms-60s / 0,001-60 s |
Documentos
- Mitsubishi Electric – FX Family – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
A Mitsubishi Electric é fabricante deste produto.
