Visão geral

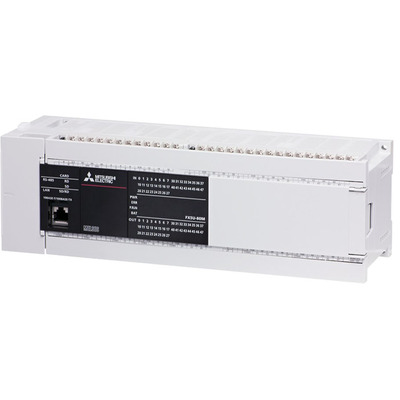

Unidade de CPU de Controlador Lógico Programável (CLP) com entradas e saídas integradas – Mitsubishi Electric (série MELSEC iQ-F – FX5U) – 80 entradas/saídas [40 DI (40 x entradas digitais (24Vcc; sink/source)) + 40 DO (40 x saídas digitais (contatos NA de relé))] – capacidade de memória flash de 64K passos (128KBytes) (Programa) – com conexões por bornes de parafuso (E/S) – com capacidade de comunicação RS-485 + Ethernet – Tensão de alimentação 24Vcc – Montagem em trilho DIN – equivalente ao FX5U80MRDS.
Este CLP é uma unidade de CPU com I/Os integrados, pertencente à série MELSEC iQ-F da Mitsubishi Electric. Oferece 40 entradas digitais e 40 saídas digitais, operando com 24Vcc para as entradas e saídas de relé com contatos NA. A memória do programa tem capacidade de 64K passos (equivalente a 128KBytes).
As conexões de entrada/saída utilizam bornes de parafuso, e o dispositivo oferece interfaces de comunicação RS-485 e Ethernet. A unidade é projetada para montagem em trilho DIN e é alimentada por 24Vcc.
Principais recursos
- Controlador Lógico Programável (CLP) CPU com entradas e saídas integradas
- 40 entradas digitais (24Vcc; sink/source)
- 40 saídas digitais (contatos NA de relé)
- Capacidade de memória de 64K passos (128KBytes)
- Comunicação RS-485 e Ethernet
- Tensão de alimentação 24Vcc
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Unidade CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladores (CPUs) |
| Nome da subgama | Série MELSEC iQ-F – FX5U |
| Funções | Sistema de controle de I/O da unidade CPU CLP Programável — Tipo de execução de programa — operação repetitiva com programa armazenado Tipo de execução de programa — tipo de espera Tipo de execução de programa — inicial Tipo de execução de programa — varredura Tipo de execução de programa — ciclo fixo Tipo de execução de programa — evento |
| Projeto | I/Os integrados |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolos de relé Structured Text (ST) Function Block Diagram (FBD) função (FUN) programação por rótulos (local/global) |
| Capacidade de memória | 64K passos (128KBytes) memória flash (Programa) 1024 pontos (Temporizadores) 1024 pontos (Contadores) 8000 pontos (Registradores de dados) 32768 pontos (Registradores de arquivo) 4GBytes máx (cartão de memória SD/SDHC) 120kBytes (Memória de dispositivo / rótulo) 5MBytes (Memória de dados / ROM padrão) |
| Tipo de conexão | Conexões por bornes de parafuso (E/S) Porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-485 Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 40 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 40 x saídas digitais (Contatos NA de relé) |
| Tempo de processamento | 34ns / instrução (LD X0) – 0.000034 ms 34ns / instrução (MOV D0 D1) – 0.000034 ms |
| Consumo de corrente | 900mA / 0.9A |
| Consumo de energia | 45 W |
| Código de pedido / SKU do fabricante | FX5U-80MR/DS |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5U80MRDS |
| Em conformidade com norma(s) | CE (diretiva EMC) CE (Diretiva de Baixa Tensão – LVD) cUL KC |
| Tempo de atualização (refreshing time) | (Varredura constante) 0.2ms-2s / 0.0002-2 s (Interrupção de ciclo fixo) 1ms-60s / 0.001-60 s |
