Visão geral

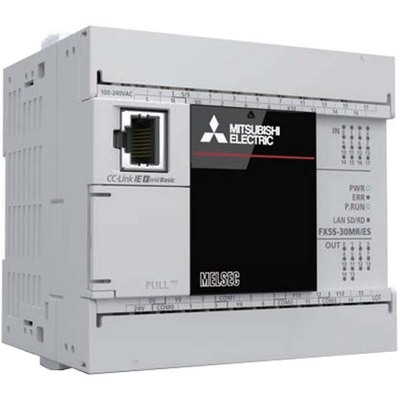

Unidade de CPU de Controlador Lógico Programável (CLP) da Mitsubishi Electric, pertencente à série MELSEC iQ-F, modelo FX5S. Este dispositivo é projetado com entradas e saídas integradas, oferecendo uma solução compacta e eficiente para aplicações de automação.
A unidade dispõe de 30 pontos de E/S, sendo 16 entradas digitais (24Vcc, sink/source) e 14 saídas digitais (contatos relé NA). Possui capacidade de memória flash de 48K passos (96KBytes) para o programa, com conexões de E/S via terminais de parafuso e capacidade de comunicação Ethernet.
Principais recursos
- Unidade de CPU com E/S integradas
- 16 entradas digitais (24Vcc, sink/source)
- 14 saídas digitais (contatos relé NA)
- Memória flash de 48K passos (96KBytes)
- Comunicação Ethernet
- Alimentação 100-240Vca
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladores (CPUs) |
| Nome da sub-linha | Série MELSEC iQ-F – FX5S |
| Funções | Unidade de CPU CLP Tipo de execução do programa — tipo standby Tipo de execução do programa — inicial Tipo de execução do programa — scan Tipo de execução do programa — ciclo fixo Tipo de execução do programa — evento |
| Design | E/S integradas |
| Tensão de alimentação (CA) | 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) |
| Capacidade de memória | 48Kpassos (96KBytes) memória flash (Programa) 1024 pontos (Temporizadores) 1024 pontos (Contadores) 8000 pontos (Registradores de dados) 32768 pontos (Registradores de arquivo) 16GBytes máx (cartão de memória SD/SDHC) 120kBytes (Memória de dispositivo / rótulo) 5MBytes (Memória de dados / ROM padrão) |
| Tipo de conexão | Conexões de terminais de parafuso (E/S) Porta RJ45 (Ethernet) |
| Protocolo de comunicação | Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 16 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 14 x saídas digitais (contatos relé NA) |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 84ns / instrução (LD X0) – 0.000084 ms 100ns / instrução (MOV D0 D1) – 0.0001 ms |
| Consumo de corrente | 400mA / 0.4A |
| Consumo de energia | 28 W |
| Código de pedido / SKU do fabricante | FX5S-30MR/ES |
| Status do produto do fabricante | Comercializado |
| Em conformidade com o(s) padrão(ões) | CE (diretiva EMC) CE (LVD – Diretiva de Baixa Tensão) cUL UL KC CE (RoHS) |
| Tempo de atualização | (Scan constante) 0.5ms-2s / 0.0002-2 s (Interrupção de ciclo fixo) 1ms-60s / 0.001-60 s |
Documentos
Este produto é compatível com a série MELSEC iQ-F da Mitsubishi Electric.
Entre em contato para mais informações.
