Visão geral

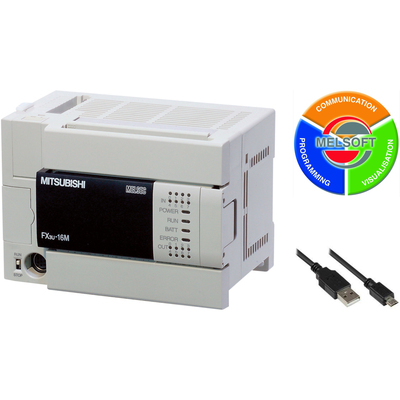

Unidade de CPU de Controlador Lógico Programável (CLP) de ponta com entradas e saídas (I/Os) integradas, apresentada em um kit inicial/pacote. Este conjunto inclui uma unidade de CPU (FX3U-48MT/DSS), um cabo USB e o software MELSOFT. A série MELSEC-F, linha FX3U da Mitsubishi Electric, oferece alto desempenho para aplicações de automação.
O equipamento possui 48 I/Os, sendo 24 entradas digitais (24Vcc, tipo Sink/Source) e 24 saídas digitais (5-30Vcc, tipo Source, 500mA, com tempo de resposta de 0.2ms). A capacidade de memória é de 64 mil passos (RAM, para programa), com capacidade de conexão de até 256 pontos de I/O, expansível para 384 pontos com CC-Link ou AnyWireASLINK. A comunicação é realizada via RS-422, e as conexões de I/O são do tipo borne de parafuso.
A tensão de alimentação requerida é de 24Vcc. A montagem é feita em trilho DIN, com uma largura de 182mm. O código de fabricante é FX3U-48MT/DSS-K.
Principais recursos
- CPU PLC de ponta
- 24 entradas digitais (24Vcc, Sink/Source)
- 24 saídas digitais (5-30Vcc, Source, 500mA, 0.2ms)
- Capacidade de memória: 64Ksteps (RAM, Programa)
- Capacidade de conexão: 256 pontos de I/O
- Comunicação RS-422
- Conexões de I/O por borne de parafuso
- Montagem em trilho DIN
- Tensão de alimentação: 24Vcc
- Kit inicial com cabo USB e software MELSOFT
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série/nome da família do produto | Automação Industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladores (CPUs) |
| Nome da sub-linha | Série MELSEC-F – FX3U |
| Funções | Unidade de CPU de Controlador Lógico Programável (CLP) de ponta. Tipo de execução do programa – processamento cíclico / modo de atualização (Refresh mode processing) |
| Projeto | Kit inicial / pacote com I/Os integrados |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama de blocos de contatos (Ladder diagram – LD) / Linguagem de símbolos de relé. Diagrama Ladder Estruturado / Diagrama de Blocos de Função (Function Block Diagram – FBD). Texto Estruturado (Structured Text – ST). Gráfico de Função Sequencial (Sequential Function Chart – SFC). |
| Capacidade de memória | 64Ksteps (RAM; Programa) 7680 pontos (Relés auxiliares) 512 pontos (Temporizadores) 235 pontos (Contadores) 8000 pontos (Registradores de dados) 32768 pontos (Registradores de extensão) |
| Capacidade de conexão | 256 x pontos de I/O. 384 x pontos de I/O (com CC-Link ou AnyWireASLINK) |
| Tipo de conexão | Conexões por borne de parafuso (I/O) |
| Protocolo de comunicação | RS-422 |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 24 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 24 x saídas digitais (5-30Vcc; Source; 500mA; tempo de resposta 0.2ms) |
| Dimensões | L182mm x A90mm x P86mm |
| Largura líquida (mm) | 182 mm |
| Temperatura do ar ambiente para operação | 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 65ns / instrução (instrução de contato) – 0.000065 ms. 642ns / instrução (instrução MOV) – 0.000642 ms. |
| Consumo de corrente | 600mA / 0.6A |
| Consumo de energia | 35 W |
| Conteúdo | 1 x CPU (FX3U-48MT/DSS) 1 x cabo USB Software MELSOFT. |
| Código de pedido / SKU do fabricante | FX3U-48MT/DSS-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3U48MTDSSK |
| Em conformidade com norma(s) | CE EMC UL / cUL KC Aprovação DNV Aprovação LR Aprovação GL Aprovação BV Aprovação RINA Aprovação NK Aprovação KR |
Documentos
Este produto é o código de fabricante FX3U-48MT/DSS-K. As especificações e compatibilidades devem ser verificadas nos documentos técnicos fornecidos.
