Visão geral

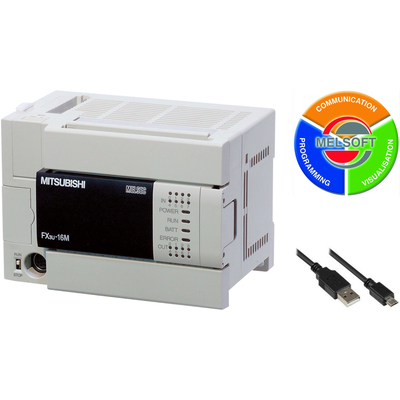

Este é um controlador lógico programável (CLP) de alta performance, modelo CPU, com entradas e saídas integradas. Faz parte de um kit inicial ou pacote que inclui uma unidade CPU (FX3U-16MR/ES), um cabo USB e o software MELSOFT.
Desenvolvido pela Mitsubishi Electric, pertence à série MELSEC-F da linha FX3U. A unidade oferece 16 pontos de entrada/saída (I/O), sendo 8 entradas digitais (24Vcc, tipo dissipador/fonte) e 8 saídas digitais (contatos NA de relé, com capacidade de 2A / 240Vca ou 30Vcc). Possui memória de 64K passos (RAM, para programa) e capacidade de conexão de 256 pontos de I/O.
A unidade conta com conexões de bornes para I/O, capacidade de comunicação RS-422 e opera com tensão de alimentação de 100Vca a 240Vca. Sua montagem é feita em trilho DIN, apresentando 130mm de largura.
Principais recursos
- Unidade CPU CLP de alta performance com I/O integrados
- Kit inicial / pacote
- 16 pontos de I/O (8 entradas digitais / 8 saídas digitais)
- Memória de 64K passos (RAM)
- Capacidade de conexão de 256 pontos de I/O
- Conexões de bornes para I/O
- Capacidade de comunicação RS-422
- Tensão de alimentação de 100Vca-240Vca
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladores (CPUs) |
| Nome da sub-linha | MELSEC-F – Série FX3U |
| Funções | Unidade CPU CLP de alta performance; Tipo de execução de programa — modo cíclico / Atualização (Refresh) |
| Design | I/O integrados; kit inicial / pacote |
| Tensão de alimentação (CA) | 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) |
| Linguagens de programação | Diagrama de contatos (LD) / Linguagem de símbolos de relé; Ladder Estruturado / Diagrama de blocos de funções (FBD); Texto Estruturado (ST); Gráfico de funções sequenciais (SFC) |
| Capacidade de memória | 64K passos (RAM; Programa); 7680 pontos (Relés auxiliares); 512 pontos (Temporizadores); 235 pontos (Contadores); 8000 pontos (Registradores de dados); 32768 pontos (Registradores de extensão) |
| Capacidade de conexão | 256 x pontos de I/O; 384 x pontos de I/O (com CC-Link ou AnyWireASLINK) |
| Tipo de conexão | Conexões de bornes (I/O) |
| Protocolo de comunicação | RS-422 |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 8 x entradas digitais (24Vcc; tipo dissipador/fonte) |
| Saídas digitais | 8 x saídas digitais (Contatos NA de relé; 2A / 240Vca ou 30Vcc; resposta de 10ms) |
| Dimensões | L130mm x A90mm x P86mm |
| Largura líquida (mm) | 130 mm |
| Temperatura do ar ambiente para operação | +0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 65ns / instrução (instrução de contato) – 0,000065 ms; 642ns / instrução (instrução MOV) – 0,000642 ms |
| Consumo de corrente | 400mA / 0,4A |
| Consumo de energia | 30 W |
| Conteúdo | 1 x CPU (FX3U-16MR/ES); 1 x cabo USB; Software MELSOFT. |
| Código de pedido / SKU do fabricante | FX3U-16MR/ES-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3U16MRESK |
| Em conformidade com as normas | CE (diretiva EMC); CE (LVD – Diretiva de Baixa Tensão); UL / cUL; KC; Aprovação ABS; Aprovação DNV; Aprovação LR; Aprovação GL; Aprovação BV; Aprovação RINA; Aprovação NK; Aprovação KR |
