Visão geral

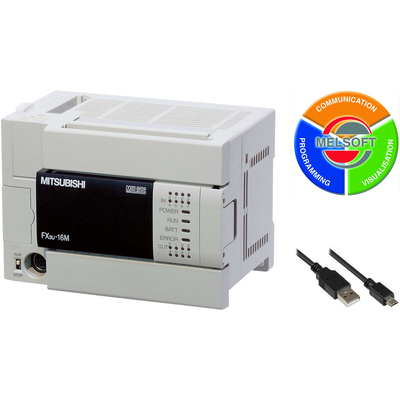

Unidade de CPU de Controlador Lógico Programável (CLP) de alto desempenho com Entradas/Saídas (E/S) integradas. Este kit inicial inclui 1x CPU (FX3U-16MR/DS), 1x cabo USB e software MELSOFT. É uma solução completa para automação industrial com a qualidade Mitsubishi Electric da série MELSEC-F – FX3U.
O equipamento oferece 16 pontos de E/S, compostos por 8 entradas digitais (24Vcc; Dreno/Fonte) e 8 saídas digitais (contatos NF de relé; 2A / 240Vca ou 30Vcc com tempo de resposta de 10ms). Possui capacidade de memória de 64K passos (RAM; Programa) e pode conectar até 256 pontos de E/S.
Para conectividade, dispõe de conexões por borne de parafuso para as E/S e capacidade de comunicação via RS-422. A unidade opera com tensão de alimentação de 24Vcc e é projetada para montagem em trilho DIN, com largura de 130mm.
Principais recursos
- Kit inicial / pacote com 1x CPU (FX3U-16MR/DS), 1x cabo USB e software MELSOFT.
- 16 pontos de E/S: 8 Entradas Digitais (24Vcc; Dreno/Fonte) e 8 Saídas Digitais (Relé; 2A).
- Memória de 64K passos (RAM; Programa).
- Capacidade de conexão de 256 pontos de E/S.
- Conexões de E/S por borne de parafuso.
- Capacidade de comunicação RS-422.
- Montagem em trilho DIN.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série do produto / nome da família | Automação industrial > CLPs (Controladores Lógicos Programáveis) > MELSEC-F (FX) series > Controladores (CPUs) |
| Nome da sub-linha | MELSEC-F – FX3U series |
| Funções | Unidade de CPU de CLP de alto desempenho Tipo de execução de programa — processamento cíclico / modo de atualização |
| Design | Kit inicial / pacote com E/S integradas |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama de escada (LD) / Linguagem de símbolo de relé Diagrama de escada estruturada / Diagrama de blocos de função (FBD) Texto estruturado (ST) Gráfico de funções sequenciais (SFC) |
| Capacidade de memória | 64Ksteps (RAM; Programa) 7680 pontos (Relés auxiliares) 512 pontos (Temporizadores) 235 pontos (Contadores) 8000 pontos (Registradores de dados) 32768 pontos (Registradores de extensão) |
| Capacidade de conexão | 256 x pontos de E/S 384 x pontos de E/S (com CC-Link ou AnyWireASLINK) |
| Tipo de conexão | Conexões de borne de parafuso (E/S) |
| Protocolo de comunicação | RS-422 |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 8 x entradas digitais (24Vcc; Dreno/Fonte) |
| Saídas digitais | 8 x saídas digitais (Contatos NF de Relé; 2A / 240Vca ou 30Vcc; 10ms de resposta) |
| Dimensões | L130mm x A90mm x P86mm |
| Largura líquida (mm) | 130 mm |
| Temperatura do ar ambiente para operação | 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 65ns / instrução (instrução de contato) – 0.000065 ms 642ns / instrução (instrução MOV) – 0.000642 ms |
| Consumo de corrente | 400mA / 0.4A |
| Consumo de energia | 25 W |
| Conteúdo | 1 x CPU (FX3U-16MR/DS) 1 x cabo USB Software MELSOFT. |
| Código de pedido / SKU do fabricante | FX3U-16MR/DS-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3U16MRDSK |
| Em conformidade com padrão(ões) | CE (diretiva EMC) CE (LVD – Diretiva de Baixa Tensão) UL / cUL KC Aprovação ABS Aprovação DNV Aprovação LR Aprovação GL Aprovação BV Aprovação RINA Aprovação NK Aprovação KR |
Documentos
Este produto é equivalente ao SKU FX3U16MRDSK.
Para mais informações, entre em contato conosco.
