Visão geral

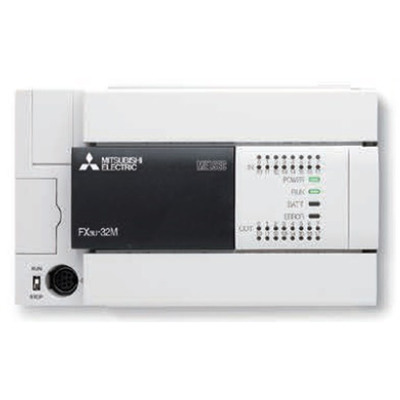

Unidade de CPU de Controlador Lógico Programável (CLP) de ponta com E/S integradas – Mitsubishi Electric (série MELSEC-F – FX3U). Possui 16 E/S, sendo 8 entradas digitais (24Vcc; Sink/Source) e 8 saídas digitais (contatos NA de Relé; 2A / 240Vca ou 30Vcc; tempo de resposta de 10ms).
A unidade oferece capacidade de memória de 64K passos (RAM; Programa) e capacidade de conexão de 256 pontos de E/S. Conta com conexões por bornes de parafuso para as E/S e capacidade de comunicação RS-422. A tensão de alimentação é de 24Vcc e a montagem é feita em trilho DIN, com largura de 130mm.
Principais recursos
- Unidade de CPU de CLP de ponta
- 16 E/S integradas (8DI + 8DO)
- Entradas digitais 24Vcc (Sink/Source)
- Saídas digitais a relé (contatos NA)
- Capacidade de memória de 64K passos
- Conexão para 256 pontos de E/S
- Conexões por bornes de parafuso
- Comunicação RS-422
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família de produtos | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladores (CPUs) |
| Sub-gama | MELSEC-F – série FX3U |
| Funções | Unidade de CPU de Controlador Lógico Programável (CLP) de ponta Tipo de execução de programa — cíclico / processamento em modo Refresh |
| Projeto | E/S integradas |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama ladder (LD) / Linguagem de símbolo de relé, Ladder Estruturada / Diagrama de Blocos de Função (FBD), Texto Estruturado (ST), Gráfico de Função Sequencial (SFC) |
| Capacidade de memória | 64K passos (RAM; Programa) 7680 pontos (Relés auxiliares) 512 pontos (Temporizadores) 235 pontos (Contadores) 8000 pontos (Registradores de dados) 32768 pontos (Registradores de extensão) |
| Capacidade de conexão | 256 x pontos de E/S 384 x pontos de E/S (com CC-Link ou AnyWireASLINK) |
| Tipo de conexão | Conexões por bornes de parafuso (E/S) |
| Protocolo de comunicação | RS-422 |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 8 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 8 x saídas digitais (contatos NA de Relé; 2A / 240Vca ou 30Vcc; tempo de resposta de 10ms) |
| Dimensões | L130mm x A90mm x P86mm |
| Largura líquida (mm) | 130 mm |
| Temperatura do ar ambiente para operação | +0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 65ns / instrução (instrução de contato) – 0.000065 ms 642ns / instrução (instrução MOV) – 0.000642 ms |
| Consumo de corrente | 400mA / 0.4A |
| Consumo de energia | 25 W |
| Código de pedido / SKU do fabricante | FX3U-16MR/DS |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3U16MRDS |
| Em conformidade com as normas | CE (Diretiva EMC) CE (Diretiva LVD – Baixa Tensão) UL / cUL KC Aprovação ABS Aprovação DNV Aprovação LR Aprovação GL Aprovação BV Aprovação RINA Aprovação NK Aprovação KR |
Documentos
O produto FX3U-16MR/DS é uma unidade de CPU para CLP da série MELSEC-F da Mitsubishi Electric. Compatível com sistemas que requerem tensão de alimentação de 24Vcc.
Entre em contato para mais informações sobre o produto e suas aplicações.
