Visão geral

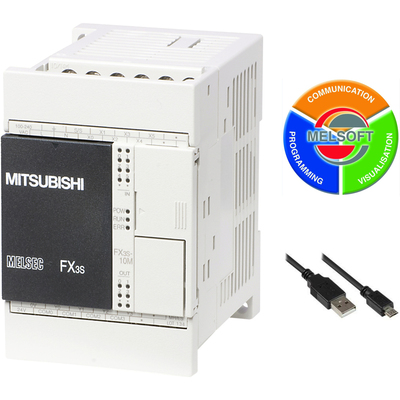

Esta é uma unidade de CPU de Controlador Lógico Programável (CLP) de nível de entrada com Entradas/Saídas (I/O) integradas. É um kit inicial/pacote que inclui 1 CPU (FX3S-30MR/ES), 1 cabo USB e software MELSOFT.
A unidade oferece 30 pontos de I/O, compreendendo 16 entradas digitais (24Vcc; Sink/Source) e 14 saídas digitais (contatos NA de relé; 2A / 240Vca ou 30Vcc; resposta de 10ms). Possui capacidade de memória de 4K passos (EEPROM; Programa) e capacidade de conexão de 30 pontos de I/O.
A conexão é feita através de um conector USB e terminais de parafuso para as I/O. A unidade também dispõe de capacidade de comunicação RS-422 e opera com tensão de alimentação de 100Vca-240Vca. É projetada para montagem em trilho DIN e possui uma largura de 100mm.
Principais recursos
- Unidade de CPU CLP de nível de entrada
- Kit inicial/pacote com CPU, cabo USB e software
- 16 entradas digitais (24Vcc; Sink/Source)
- 14 saídas digitais (Relé NA; 2A / 240Vca ou 30Vcc)
- 4K passos de memória (EEPROM; Programa)
- Capacidade de conexão de 30 pontos de I/O
- Conexão USB e terminais de parafuso para I/O
- Capacidade de comunicação RS-422
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladores (CPUs) |
| Nome da sub-gama | MELSEC-F – Série FX3S |
| Funções | Unidade de CPU CLP de nível de entrada Tipo de execução de programa — cíclico / processamento em modo Refresh |
| Design | Kit inicial/pacote de I/O integradas |
| Tensão de alimentação (CA) | 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) |
| Linguagens de programação | Diagrama em escada (LD) / Linguagem de símbolos de relé Texto Estruturado (ST) Gráfico de Funções Sequenciais (SFC) |
| Capacidade de memória | 4Kpassos (EEPROM; Programa) 1536 pontos (Relés auxiliares) 138 pontos (Temporizadores) 67 pontos (Contadores) 3000 pontos (Registradores de dados) 2000 pontos (Registradores de arquivo) |
| Capacidade de conexão | 30 pontos de I/O |
| Tipo de conexão | Conector USB conexões de terminais de parafuso (I/O) |
| Protocolo de comunicação | RS-422 |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 16 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 14 x saídas digitais (Contatos NA de relé; 2A / 240Vca ou 30Vcc; resposta de 10ms) |
| Dimensões | L100mm x A90mm x P75mm |
| Largura líquida (mm) | 100 mm |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 210ns / instrução (instrução de contato) – 0.00021 ms 500ns mínimo / instrução (instrução aplicada) – 0.0005 ms |
| Consumo de energia | 21 W |
| Conteúdo | 1 x CPU (FX3S-30MR/ES) 1 x cabo USB Software MELSOFT. |
| Código de pedido / SKU do fabricante | FX3S-30MR/ES-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3S30MRESK |
| Conforme com o(s) padrão(ões) | CE (Diretiva EMC) CE (Diretiva LVD – Baixa Tensão) cUL KC |
Documentos
O produto FX3S-30MR/ES-K é um componente da linha MELSEC-F da Mitsubishi Electric.
