Visão geral

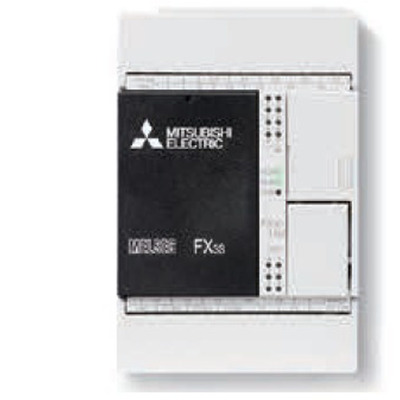

Unidade de CPU com Controlador Lógico Programável (CLP) de nível de entrada com Entradas e Saídas (E/S) integradas. Este é um kit promocional/pacote que inclui 1 x CPU (FX3S-10MT/ESS), 1 x cabo e software de programação.
A unidade oferece 10 E/S totais, compostas por 6 Entradas Digitais (24Vcc; entrada de corrente/fonte) e 4 Saídas Digitais (5-30Vcc; saída de corrente; 500mA; 0.2ms de resposta). Possui capacidade de memória de 4K passos (EEPROM; Programa) e capacidade de conexão de 30 pontos de E/S.
Equipamento com conectividade RS-422 e fonte de alimentação de 100Vca-240Vca. A montagem é em trilho DIN e a largura é de 60mm. O produto é equivalente ao SKU FX3S10MTESSLLK.
Principais recursos
- Unidade de CPU para CLP de nível de entrada
- Kit promocional/pacote
- 10 E/S integradas (6 DI / 4 DO)
- Capacidade de memória de 4K passos
- Comunicação RS-422
- Alimentação 100-240Vca
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série do produto / nome da família | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladores (CPUs) |
| Nome da sub-gama | Série MELSEC-F – FX3S |
| Funções | CLP de nível de entrada. Tipo de execução de programa — cíclico / processamento em modo de atualização. |
| Design | Kit promocional/pacote com E/S integradas |
| Tensão de alimentação (CA) | 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) |
| Linguagens de programação | Diagrama de blocos de funções (FBD); Linguagem de relé Ladder diagram (LD); Texto estruturado (ST); Sequential Function Chart (SFC) |
| Capacidade de memória | 4K passos (EEPROM; Programa); 1536 pontos (Relés auxiliares); 138 pontos (Temporizadores); 67 pontos (Contadores); 3000 pontos (Registradores de dados); 2000 pontos (Registradores de arquivo) |
| Capacidade de conexão | 30 x pontos de E/S |
| Tipo de conexão | Conector USB; Conexões de borne de rosca (E/S) |
| Protocolo de comunicação | RS-422 |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 6 x entradas digitais (24Vcc; entrada de corrente/fonte) |
| Saídas digitais | 4 x saídas digitais (5-30Vcc; saída de corrente; 500mA; 0.2ms de resposta) |
| Dimensões | A60mm x L90mm x P75mm |
| Largura líquida (mm) | 60 mm |
| Temperatura ambiente do ar para operação | 0°C…+55 °C |
| Temperatura ambiente do ar para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 210ns / instrução (instrução de contato) – 0.00021 ms; 500ns mínimo / instrução (instrução aplicada) – 0.0005 ms |
| Consumo de energia | 19 W |
| Conteúdo | 1 x CPU (FX3S-10MT/ESS); 1 x cabo; software de programação. |
| Código de pedido / SKU do fabricante | FX3S-10MT/ESS-LLK |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3S10MTESSLLK |
| Em conformidade com as normas | CE (diretiva EMC); CE (LVD – Diretiva de Baixa Tensão); cUL; KC |
Documentos
Este produto faz parte da série MELSEC-F da Mitsubishi Electric.
Entre em contato para mais informações.
