Visão geral
Esta unidade de CPU para controlador lógico programável (CLP) de nível de entrada faz parte da série MELSEC-F da Mitsubishi Electric. É um kit inicial ou pacote que inclui a CPU (FX3S-30MT/ES), um cabo USB e o software MELSOFT.
A unidade oferece 30 pontos de entrada/saída integrados, com 16 entradas digitais (24Vcc, tipo sink/source) e 14 saídas digitais (5-30Vcc, tipo sink, 500mA, com tempo de resposta de 0,2ms). Possui capacidade de memória de 4Ksteps em EEPROM para programas, além de conexões via conector USB e terminais de parafuso para os I/Os.
A unidade de controle conta com capacidade de comunicação RS-422 e opera com tensão de alimentação de 100Vac a 240Vac. Sua montagem é realizada em trilho DIN, com largura de 100mm.
Principais recursos
- Kit inicial / pacote
- 30 pontos de I/O integrados
- 16 entradas digitais (24Vcc, Sink/Source)
- 14 saídas digitais (5-30Vcc, Sink, 500mA, 0,2ms de resposta)
- Capacidade de memória de 4Ksteps
- Conexão USB e terminais de parafuso
- Capacidade de comunicação RS-422
- Tensão de alimentação de 100Vac a 240Vac
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladores (CPUs) |
| Nome da subgama | MELSEC-F – Série FX3S |
| Funções | Unidade de CPU CLP de nível de entrada Tipo de execução de programa — processamento cíclico / modo de atualização |
| Design | Kit inicial / pacote com I/Os integrados |
| Tensão de alimentação (CA) | 100Vac-240Vac (120Vac / 208Vac / 220Vac / 230Vac) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolo de relé, Ladder Estruturado / Diagrama de Blocos de Função (FBD), Texto Estruturado (ST), Gráfico de Funções Sequenciais (SFC) |
| Capacidade de memória | 4Ksteps (EEPROM; Programa) 1536 pontos (Relés auxiliares) 138 pontos (Temporizadores) 67 pontos (Contadores) 3000 pontos (Registradores de dados) 2000 pontos (Registradores de arquivo) |
| Capacidade de conexão | 30 x pontos de I/O |
| Tipo de conexão | Conector USB, conexões de terminal de parafuso (I/Os) |
| Protocolo de comunicação | RS-422 |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 16 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 14 x saídas digitais (5-30Vcc; Sink; 500mA; 0,2ms de resposta) |
| Dimensões | L100mm x A90mm x P75mm |
| Largura líquida (mm) | 100 mm |
| Temperatura do ar ambiente para operação | +0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 210ns / instrução (instrução de contato) – 0,00021 ms, 500ns mínimo / instrução (instrução aplicada) – 0,0005 ms |
| Consumo de energia | 21 W |

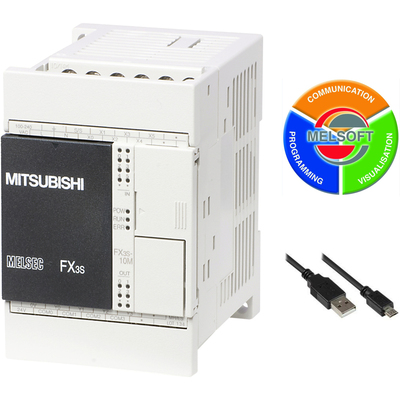

| Conteúdo | 1 x CPU (FX3S-30MT/ES) 1 x cabo USB MELSOFT s/w. |
| Código de pedido / SKU do fabricante | FX3S-30MT/ES-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3S30MTESK |
| Conforme com padrão(ões) | CE (diretiva EMC) CE (LVD – Diretiva de Baixa Tensão) cUL KC |
