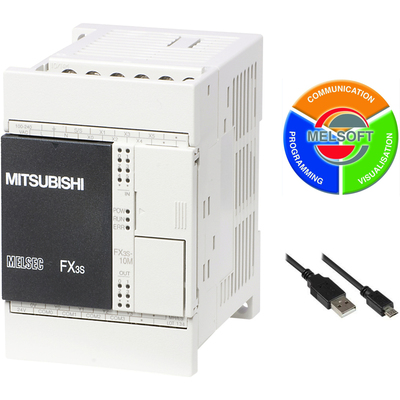

Controlador Lógico Programável Mitsubishi FX3S-14MR/DS-K Controlador PLC Mitsubishi FX3S-14MR/DS-K Kit Inicial com 14 Entradas/Saídas 24Vdc RS-422 USB. Tecnologia Mitsubishi Electric.
Visão geral
Este é um controlador lógico programável (CLP) de entrada de linha da Mitsubishi Electric, pertencente à série MELSEC-F (FX3S). Ele é oferecido como um kit inicial ou pacote, contendo uma unidade de CPU com I/Os integrados, um cabo USB e o software MELSOFT. A unidade de CPU possui 14 pontos de I/O, compostos por 8 entradas digitais (24Vcc, do tipo Sink/Source) e 6 saídas digitais (contatos NA de relé, com capacidade de 2A para 240Vca ou 30Vcc e tempo de resposta de 10ms).
A capacidade de memória para programa é de 4K passos (EEPROM), com capacidade de conexão de até 30 pontos de I/O. O dispositivo conta com um conector USB para comunicação e conexões tipo borne de parafuso para os I/Os. Sua capacidade de comunicação inclui o protocolo RS-422, e a tensão de alimentação é de 24Vcc. A montagem é feita em trilho DIN e possui uma largura de 60mm.
Principais recursos
- Kit inicial/pacote com CPU e acessórios inclusos
- 14 pontos de I/O integrados (8 DI / 6 DO)
- Capacidade de memória de 4K passos (EEPROM)
- Comunicação via USB e RS-422
- Alimentação de 24Vcc
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / família de produtos | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladores (CPUs) |
| Nome da sub-gama | MELSEC-F – Série FX3S |
| Funções | Unidade de CPU CLP de entrada de linha Tipo de execução de programa — processamento cíclico / modo Refresh |
| Design | Kit inicial / pacote de I/Os integrados |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama de escada (LD) / Linguagem de símbolo de relé Diagrama de escada estruturada / Diagrama de blocos de função (FBD) Texto estruturado (ST) Diagrama funcional sequencial (SFC) |
| Capacidade de memória | 4Ksteps (EEPROM; Programa) 1536 pontos (Relés auxiliares) 138 pontos (Temporizadores) 67 pontos (Contadores) 3000 pontos (Registradores de dados) 2000 pontos (Registradores de arquivo) |
| Capacidade de conexão | 30 x pontos de I/O |
| Tipo de conexão | Conector USB conexões tipo borne de parafuso (I/Os) |
| Protocolo de comunicação | RS-422 |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 8 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 6 x saídas digitais (Rly. Contatos NA; 2A / 240Vca ou 30Vcc; resposta de 10ms) |
| Dimensões | L90mm x A60mm x P49mm |
| Largura líquida (mm) | 60 mm |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 210ns / instrução (instrução de contato) – 0,00021 ms 500ns mínimo / instrução (instrução aplicada) – 0,0005 ms |
| Consumo de energia | 6,5 W |
| Conteúdo | 1 x CPU (FX3S-14MR/DS) 1 x cabo USB Software MELSOFT |
| Código de pedido / SKU do fabricante | FX3S-14MR/DS-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3S14MRDSK |
| Em conformidade com padrão(ões) | CE (diretiva EMC) CE (LVD – Diretiva de Baixa Tensão) cUL KC ABS DNV GL LR BV RINA NK KR |
Documentos
Este produto é equivalente ao SKU FX3S14MRDSK.
