Visão geral

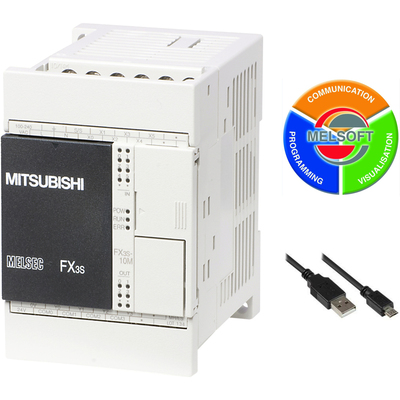

Este é um Controlador Lógico Programável (CLP) de entrada da Mitsubishi Electric, pertencente à série MELSEC-F FX3S. Ele é fornecido em um kit inicial completo, incluindo a unidade de CPU com Entradas e Saídas (E/S) integradas, um cabo USB e o software MELSOFT. Projetado para aplicações que exigem automação confiável em nível básico, este CLP oferece uma solução compacta e eficiente.
A unidade de CPU possui 10 pontos de E/S integrados, compostos por 6 entradas digitais e 4 saídas digitais. As entradas digitais operam em 24Vcc e suportam configurações de fonte (Source) ou coletor (Sink). As saídas digitais operam em 5-30Vcc, com capacidade de coletor (Sink), 500mA e tempo de resposta de 0,2ms. A capacidade de memória é de 4K passos, armazenada em EEPROM, ideal para programas de controle.
A conectividade é garantida por um conector USB para programação e comunicação, além de terminais de parafuso para as conexões de E/S. O CLP também oferece comunicação via protocolo RS-422, permitindo sua integração em sistemas de controle mais amplos. Sua fonte de alimentação abrange uma ampla faixa de 100Vac a 240Vac, facilitando sua instalação em diversas redes elétricas. O formato compacto com montagem em trilho DIN de 60mm de largura o torna ideal para painéis elétricos com espaço limitado.
Principais recursos
- Kit inicial de CPU com 10 E/S integradas (6 DI / 4 DO)
- Memória de 4K passos em EEPROM
- Capacidade de conexão de 30 pontos de E/S
- Conexão USB para programação e RS-422 para comunicação
- Alimentação de 100Vac a 240Vac
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / família de produtos | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladores (CPUs) |
| Nome do sub-range | Série MELSEC-F – FX3S |
| Funções | Unidade de CPU CLP de entrada. Tipo de execução do programa — processamento cíclico / modo Refresh |
| Design | Kit inicial / bundle com E/S integradas |
| Tensão de alimentação (AC) | 100Vac-240Vac (120Vac / 208Vac / 220Vac / 230Vac) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de Símbolos de Relé, Ladder Estruturado / Diagrama de Blocos de Função (FBD), Texto Estruturado (ST), Fluxograma de Função Sequencial (SFC) |
| Capacidade de memória | 4Ksteps (EEPROM; Programa) 1536 pontos (Relés auxiliares) 138 pontos (Temporizadores) 67 pontos (Contadores) 3000 pontos (Registradores de dados) 2000 pontos (Registradores de arquivo) |
| Capacidade de conexão | 30 x pontos de E/S |
| Tipo de conexão | Conector USB, conexões de terminais de parafuso (E/S) |
| Protocolo de comunicação | RS-422 |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 6 x entradas digitais (24Vcc; Fonte/Coletor) |
| Saídas digitais | 4 x saídas digitais (5-30Vcc; Coletor; 500mA; resposta de 0,2ms) |
| Dimensões | L60mm x A90mm x P75mm |
| Largura Líquida (mm) | 60 mm |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 210ns / instrução (instrução de contato) – 0,00021 ms, 500ns mínimo / instrução (instrução aplicada) – 0,0005 ms |
| Consumo de energia | 19 W |
| Conteúdo | 1 x CPU (FX3S-10MT/ES) 1 x cabo USB, software MELSOFT. |
| Código de pedido / SKU do fabricante | FX3S-10MT/ES-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3S10MTESK |
| Em conformidade com norma(s) | CE (Diretiva EMC), CE (Diretiva LVD – Baixa Tensão), cUL, KC |
Documentos
Este CLP é compatível com a série MELSEC-F FX3S. O código FX3S10MTESK é um equivalente a este produto.
Entre em contato para mais informações sobre este produto.
