Visão geral

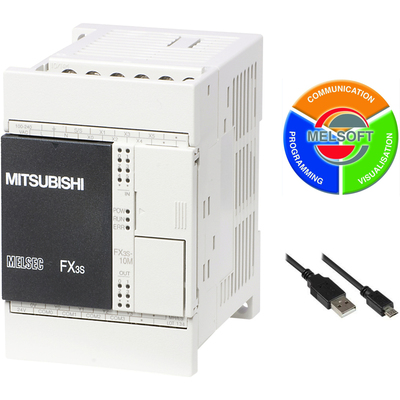

Esta é uma unidade de CPU de Controlador Lógico Programável (CLP) de nível de entrada com Entradas e Saídas (I/O) integradas, apresentada como um kit inicial ou pacote. O conjunto inclui uma unidade de CPU (FX3S-30MR/DS), um cabo USB e software MELSOFT, ideal para aplicações de automação que requerem uma solução compacta e eficiente.
O CLP pertence à série MELSEC-F da Mitsubishi Electric e oferece 30 pontos de I/O, compostos por 16 entradas digitais (24Vcc, tipo Sank/Fonte) e 14 saídas digitais (contatos NA de relé, 2A / 240Vca ou 30Vcc, com tempo de resposta de 10ms). A unidade possui capacidade de memória de 4K passos (EEPROM para o programa) e conectividade via conector USB e terminais de parafuso para I/O.
Principais recursos
- Unidade de CPU CLP de nível de entrada
- Kit inicial/pacote com I/O integrados
- 16 Entradas Digitais (24Vcc, Sank/Fonte)
- 14 Saídas Digitais (Relé NA, 2A)
- Memória de 4K passos (EEPROM)
- Conectividade USB e RS-422
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / família de produtos | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladores (CPUs) |
| Nome da sub-linha | Série MELSEC-F – FX3S |
| Funções | Execução de programa – tipo cíclico / processamento em modo de atualização |
| Design | Kit inicial / pacote com I/O integrados |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolos de relé, Ladder Estruturado / Diagrama de Blocos de Funções (FBD), Texto Estruturado (ST), Gráfico de Funções Sequenciais (SFC) |
| Capacidade de memória | 4K passos (EEPROM; Programa) 1536 pontos (Relés auxiliares) 138 pontos (Temporizadores) 67 pontos (Contadores) 3000 pontos (Registradores de dados) 2000 pontos (Registradores de arquivo) |
| Capacidade de conexão | 30 x pontos de I/O |
| Tipo de conexão | Conector USB, conexões de terminal de parafuso (I/O) |
| Protocolo de comunicação | RS-422 |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 16 x entradas digitais (24Vcc; Sank/Fonte) |
| Saídas digitais | 14 x saídas digitais (contatos NA de relé; 2A / 240Vca ou 30Vcc; tempo de resposta de 10ms) |
| Dimensões | L100mm x A90mm x P49mm |
| Largura líquida (mm) | 100 mm |
| Temperatura do ar ambiente para operação | 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 210ns / instrução (instrução de contato) – 0.00021 ms, 500ns mínimo / instrução (instrução aplicada) – 0.0005 ms |
| Consumo de energia | 8.5 W |
| Conteúdo | 1 x CPU (FX3S-30MR/DS), 1 x cabo USB, software MELSOFT. |
| Código de pedido / SKU do fabricante | FX3S-30MR/DS-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3S30MRDSK |
| Em conformidade com as normas | CE (diretiva EMC), CE (diretiva LVD – Baixa Tensão), cUL, KC, ABS, DNV GL, LR, BV, RINA, NK, KR |
Documentos
Este produto é comercializado pela Mitsubishi Electric.
Entre em contato conosco para mais informações.
