Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série do produto / Nome da família | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladores (CPUs) |
| Nome da sub-linha | MELSEC-F – Série FX3S |
| Funções | CLP de entrada. Tipo de execução do programa — cíclico / processamento em modo de atualização |
| Design | Kit inicial / pacote com I/O integrado |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolo de relé; Ladder Estruturado / Diagrama de Blocos de Função (FBD); Texto Estruturado (ST); Gráfico de Funções Sequenciais (SFC) |
| Capacidade de memória | 4Kpassos (EEPROM; Programa); 1536 pontos (Relés auxiliares); 138 pontos (Temporizadores); 67 pontos (Contadores); 3000 pontos (Registradores de dados); 2000 pontos (Registradores de arquivo) |
| Capacidade de conexão | 30 pontos de I/O |
| Tipo de conexão | Conector USB; conexões por borne de parafuso (I/O) |
| Protocolo de comunicação | RS-422 |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 12 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 8 x saídas digitais (5-30Vcc; Sink; 500mA; 0.2ms de resposta) |
| Dimensões | L75mm x A90mm x P49mm |
| Largura líquida (mm) | 75 mm |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 210ns / instrução (instrução de contato) – 0.00021 ms; 500ns mínimo / instrução (instrução aplicada) – 0.0005 ms |
| Consumo de energia | 7 W |

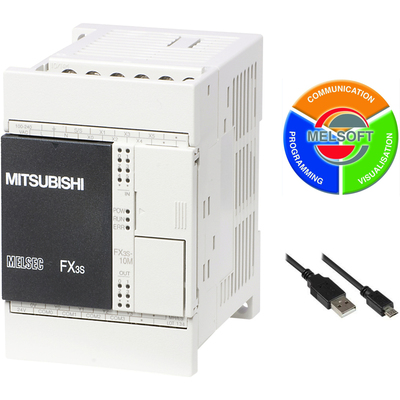

| Conteúdo | 1 x CPU (FX3S-20MT/DS); 1 x cabo USB; software MELSOFT. |
| Código de pedido / SKU do fabricante | FX3S-20MT/DS-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3S20MTDSK |
| Em conformidade com norma(s) | CE (diretiva EMC); CE (diretiva LVD – Baixa Tensão); cUL; KC; ABS; DNV GL; LR; BV; RINA; NK; KR |
Documentos
Este produto é equivalente ao código FX3S20MTDSK. Entre em contato para mais informações sobre soluções em automação industrial.
