Visão geral
Unidade de CPU de Controlador Lógico Programável (CLP) de entrada com I/Os integrados — kit starter/pacote (1 x CPU (FX3S-14MT/DS) + 1 x cabo USB + software MELSOFT). Pertence à série MELSEC-F da Mitsubishi Electric.
Conta com 14 I/Os, sendo 8 entradas digitais (24Vcc; Sink/Source) e 6 saídas digitais (5-30Vcc; Sink; 500mA; tempo de resposta de 0,2ms). A capacidade de memória é de 4K passos (EEPROM; Programa), com capacidade de conexão de até 30 pontos de I/O.
A unidade possui conector USB e conexões por borne de parafuso (I/Os), além de capacidade de comunicação RS-422. A tensão de alimentação é de 24Vcc e a montagem é feita em trilho DIN, com largura de 60mm.
Principais recursos
- Controlador Lógico Programável (CLP) de entrada
- 14 Entradas/Saídas (I/O) integradas
- 8 Entradas Digitais (24Vcc; Sink/Source)
- 6 Saídas Digitais (5-30Vcc; Sink; 500mA; 0,2ms)
- 4K passos de memória (EEPROM; Programa)
- Capacidade de conexão de 30 x I/O pontos
- Conector USB e conexões por borne de parafuso
- Capacidade de comunicação RS-422
- Tensão de alimentação 24Vcc
- Montagem em trilho DIN (60mm de largura)

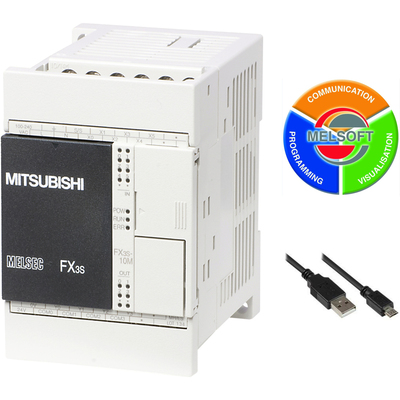

- Kit Starter com CPU, cabo USB e software MELSOFT
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladores (CPUs) |
| Nome da subgama | Série MELSEC-F – FX3S |
| Funções | Unidade de CPU de Controlador Lógico Programável (CLP) de entrada Tipo de execução do programa — processamento cíclico / modo Refresh |
| Design | Kit starter/pacote de I/Os integrados |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama ladder (LD) / Linguagem de símbolo de relé Diagrama Ladder Estruturado (Structured Ladder) Diagrama de Blocos de Função (FBD) Texto Estruturado (ST) Gráfico de Funções Sequenciais (SFC) |
| Capacidade de memória | 4Ksteps (EEPROM; Programa) 1536 pontos (Relés auxiliares) 138 pontos (Temporizadores) 67 pontos (Contadores) 3000 pontos (Registradores de dados) 2000 pontos (Registradores de arquivo) |
| Capacidade de conexão | 30 x I/O pontos |
| Tipo de conexão | Conector USB conexões por borne de parafuso (I/Os) |
| Protocolo de comunicação | RS-422 |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 8 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 6 x saídas digitais (5-30Vcc; Sink; 500mA; 0,2ms resposta) |
| Dimensões | L90mm x A60mm x P49mm |
| Largura líquida (mm) | 60 mm |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -13°F…+167°F / -25°C…+75 °C |
| Tempo de processamento | 210ns / instrução (instrução de contato) – 0,00021 ms 500ns mínimo / instrução (instrução aplicada) – 0,0005 ms |
| Consumo de energia | 6,5 W |
| Conteúdo | 1 x CPU (FX3S-14MT/DS) 1 x cabo USB software MELSOFT. |
| Código de pedido / SKU do fabricante | FX3S-14MT/DS-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3S14MTDSK |
| Em conformidade com as normas | CE (diretiva EMC) CE (LVD – Diretiva de Baixa Tensão) cUL KC ABS DNV GL LR BV RINA NK KR |
