Visão geral

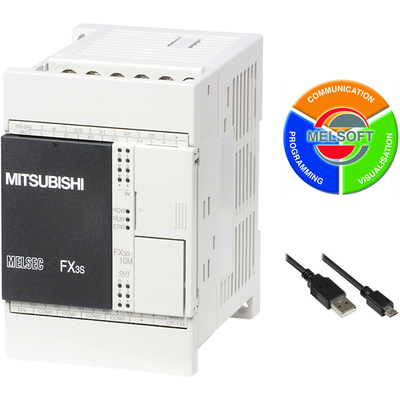

Unidade de CPU de Controlador Lógico Programável (CLP) de entrada com I/Os integrados – kit inicial / pacote (1 x CPU (FX3S-10MR/DS) + 1 x cabo USB + software MELSOFT). Este CLP da Mitsubishi Electric, da série MELSEC-F – FX3S, oferece 10 I/O, sendo 6 entradas digitais (24Vcc; Sink/Source) e 4 saídas digitais (contatos NA de relé; 2A / 240Vca ou 30Vcc; tempo de resposta de 10ms). Possui capacidade de memória de 4K passos (EEPROM; Programa) e capacidade de conexão de 30 pontos de I/O.
A unidade conta com conector USB e conexões por bornes de parafuso (I/Os), além de capacidade de comunicação RS-422. A tensão de alimentação é de 24Vcc e a montagem é em trilho DIN, com largura de 60mm. O produto é o equivalente ao modelo FX3S10MRDSK.
Principais recursos
- Controlador Lógico Programável (CLP) de entrada.
- 10 pontos de I/O integrados: 6 entradas digitais e 4 saídas digitais a relé.
- Capacidade de memória de 4K passos (EEPROM).
- Capacidade de conexão de 30 pontos de I/O.
- Conectividade USB e RS-422.
- Alimentação 24Vcc.
- Montagem em trilho DIN.
- Kit inicial com cabo USB e software MELSOFT.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladores (CPUs) |
| Nome da subgama | MELSEC-F – Série FX3S |
| Funções | Unidade de CPU de CLP de entrada. Tipo de execução do programa — cíclico / processamento em modo Refresh. |
| Design | Kit inicial / pacote com I/Os integrados |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolo de relé, Ladder Estruturado / Diagrama de Blocos de Função (FBD), Texto Estruturado (ST), Gráfico de Funções Sequenciais (SFC) |
| Capacidade de memória | 4Kpassos (EEPROM; Programa) 1536 pontos (Relés auxiliares) 138 pontos (Temporizadores) 67 pontos (Contadores) 3000 pontos (Registradores de dados) 2000 pontos (Registradores de arquivo) |
| Capacidade de conexão | 30 pontos de I/O |
| Tipo de conexão | Conector USB, conexões por bornes de parafuso (I/Os) |
| Protocolo de comunicação | RS-422 |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 6 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 4 x saídas digitais (Contatos NA de relé; 2A / 240Vca ou 30Vcc; tempo de resposta de 10ms) |
| Dimensões | L60mm x A40mm x P49mm |
| Largura líquida (mm) | 60 mm |
| Temperatura ambiente para operação | +0°C…+55 °C |
| Temperatura ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 210ns / instrução (instrução de contato) – 0,00021 ms, 500ns mínimo / instrução (instrução aplicada) – 0,0005 ms |
| Consumo de energia | 6 W |
| Conteúdo | 1 x CPU (FX3S-10MR/DS) 1 x cabo USB Software MELSOFT. |
| Código de pedido / SKU do fabricante | FX3S-10MR/DS-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3S10MRDSK |
| Em conformidade com a(s) norma(s) | CE (Diretiva EMC), CE (Diretiva LVD – Baixa Tensão), cUL, KC, ABS, DNV GL, LR, BV, RINA, NK, KR |
