Visão geral

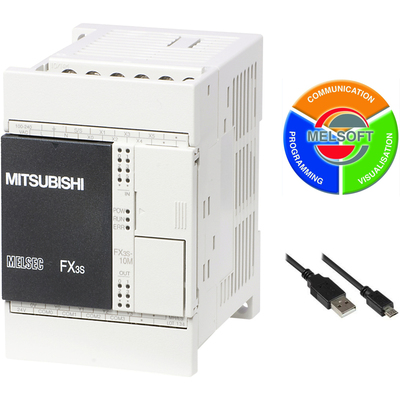

Unidade de CPU de controlador lógico programável (CLP) de nível de entrada com I/Os integrados – kit inicial / pacote (1 x CPU (FX3S-30MT/ESS) + 1 x cabo USB + software MELSOFT). Este equipamento da Mitsubishi Electric, série MELSEC-F FX3S, oferece 30 pontos de I/O, com 16 entradas digitais (24Vcc; tipo Sink/Source) e 14 saídas digitais (5-30Vcc; tipo Source; 500mA; tempo de resposta de 0,2ms).
Possui capacidade de memória de 4Ksteps (EEPROM; Programa) e capacidade de conexão de 30 pontos de I/O. A unidade é equipada com um conector USB e conexões por bornes de parafuso para os I/Os, além de capacidade de comunicação RS-422. Sua tensão de alimentação é de 100Vca a 240Vca e permite montagem em trilho DIN, com uma largura de 100mm.
Principais recursos
- CLP de nível de entrada com I/Os integrados
- Kit inicial com CPU, cabo USB e software MELSOFT
- 30 pontos de I/O (16DI + 14DO)
- Capacidade de memória de 4Ksteps
- Conector USB e conexões por bornes de parafuso
- Comunicação RS-422
- Tensão de alimentação 100Vca-240Vca
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladores (CPUs) |
| Nome da sub-gama | MELSEC-F – Série FX3S |
| Funções | Unidade de CPU de CLP de nível de entrada Tipo de execução do programa — processamento cíclico / modo Refresh |
| Design | Kit inicial / pacote com I/Os integrados |
| Tensão de alimentação (AC) | 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) |
| Linguagens de programação | Diagrama de blocos de funções (FBD) Texto estruturado (ST) Linguagem de contatos (Ladder diagram – LD) Diagrama de sequenciamento de funções (SFC) |
| Capacidade de memória | 4Ksteps (EEPROM; Programa) 1536 pontos (Relés auxiliares) 138 pontos (Temporizadores) 67 pontos (Contadores) 3000 pontos (Registradores de dados) 2000 pontos (Registradores de arquivo) |
| Capacidade de conexão | 30 pontos de I/O |
| Tipo de conexão | Conector USB Conexões por bornes de parafuso (I/O) |
| Protocolo de comunicação | RS-422 |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 16 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 14 x saídas digitais (5-30Vcc; Source; 500mA; 0,2ms de resposta) |
| Dimensões | L100mm x A90mm x P75mm |
| Largura líquida (mm) | 100 mm |
| Temperatura do ar ambiente para operação | 0°C…+55 °C (+32°F…+131°F) |
| Temperatura do ar ambiente para armazenamento | -25°C…+75 °C (-13°F…+167°F) |
| Tempo de processamento | 210ns / instrução (instrução de contato) – 0,00021 ms 500ns mínimo / instrução (instrução aplicada) – 0,0005 ms |
| Consumo de energia | 21 W |
| Conteúdo | 1 x CPU (FX3S-30MT/ESS) 1 x cabo USB software MELSOFT. |
| Código de pedido / SKU do fabricante | FX3S-30MT/ESS-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3S30MTESSK |
| Em conformidade com as normas | CE (Diretiva EMC) CE (LVD – Diretiva de Baixa Tensão) cUL KC |
Documentos
Este produto é o código FX3S-30MT/ESS-K da Mitsubishi Electric.
