Visão geral

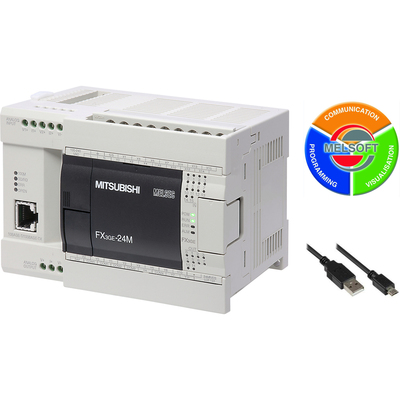

Unidade central de processamento (CPU) para Controlador Lógico Programável (CLP) padrão com entradas e saídas (I/O) integradas – kit inicial / pacote (1 x CPU (FX3GE-40MT/DS) + 1 x cabo USB + software MELSOFT). A unidade é da série MELSEC-F FX3GE da Mitsubishi Electric.
Possui 40 pontos de I/O, sendo 24 entradas digitais (24Vcc; comum positivo/negativo; tipo dreno/fonte) e 16 saídas digitais (5-30Vcc; tipo dreno; 500mA; resposta de 0,2ms). A capacidade de memória do programa é de 32K passos (EEPROM) e a capacidade de conexão é de 128 pontos de I/O.
Inclui conector USB, conexões por borne de parafuso (I/O) e porta RJ45 (Ethernet 10/100Mbit). Opera com tensão de alimentação de 24Vcc e é montada em trilho DIN, com largura de 175mm.
Principais recursos
- Kit inicial / pacote com 40 I/O integrados
- 24 entradas digitais (24Vcc)
- 16 saídas digitais (5-30Vcc; 500mA)
- Memória de programa de 32K passos
- Conexão USB e Ethernet (RJ45 10/100Mbit)
- Comunicação RS-422
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade CPU |
| Série / nome da família do produto | Automação industrial > PLCs (Controladores Lógicos Programáveis) > MELSEC-F (FX) series > Controladores (CPUs) |
| Nome da subgama | MELSEC-F – Série FX3GE |
| Funções | Unidade CPU de Controlador Lógico Programável (CLP) padrão Tipo de execução do programa — cíclico / processamento em modo de atualização |
| Design | I/O integrados kit inicial / pacote |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama de Blocos (Ladder diagram – LD) / Linguagem de relé Símbolo Bloco de Funções (Function Block Diagram – FBD) Texto Estruturado (Structured Text – ST) Gráfico de Função Sequencial (Sequential Function Chart – SFC) |
| Capacidade de memória | 32Ksteps (EEPROM; Programa) 7680 pontos (Relés auxiliares) 320 pontos (Temporizadores) 235 pontos (Contadores) 8000 pontos (Registradores de dados) 24000 pontos (Registradores de extensão) |
| Capacidade de conexão | 128 pontos de I/O 256 pontos de I/O (com CC-Link ou AnyWireASLINK) |
| Tipo de conexão | Conector USB Conexões por borne de parafuso (I/O) Porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | RS-422 Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 24 entradas digitais (24Vcc; comum positivo/negativo; tipo dreno/fonte) |
| Saídas digitais | 16 saídas digitais (5-30Vcc; tipo dreno; 500mA; resposta de 0,2ms) |
| Dimensões | L175mm x A90mm x P86mm |
| Largura líquida (mm) | 175 mm |
| Temperatura do ar ambiente para operação | +0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 210ns / instrução (instrução de contato) – 0,00021 ms 520ns / instrução (instrução MOV) – 0,00052 ms 420ns / instrução (modo de extensão – instrução de contato) – 0,00042 ms 1,29µs / instrução (modo de extensão – instrução MOV) – 0,00129 ms |
| Consumo de energia | 25 W |
| Conteúdo | 1 x CPU (FX3GE-40MT/DS) 1 x cabo USB Software MELSOFT |
| Código de pedido / SKU do fabricante | FX3GE-40MT/DS-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3GE40MTDSK |
| Em conformidade com as normas | CE (Diretiva EMC) CE (Diretiva LVD – Baixa Tensão) cUL |
